【TTP111HDP-LK】
AHD/HD-TVI/HDCVI/コンポジット 映像･電源トランシーバーキット
(RJ45接続 55mmケーブル)
LANケーブル(CAT5e / 6)を使用して
AHD/HD-TVI/HDCVI/コンポジット映像とカメラ用電源を伝送する
パッシブタイプの装置です。
カメラ用電源としてDC12VまたはDC24V電源を伝送できます。
パッシブタイプ機器で本体動作に電源を必要としません。
※カメラ電源を伝送する場合は、別途電源供給が必要となります。
【梱包数量】
TTP111HDP-L(送信器) x1
TTP111HDPJ-L(受信器) x1
【特徴】
- 映像信号伝送
- カメラ電源伝送
- 55mm同軸ケーブル
- 電源不要
LANケーブル(CAT5e / 6)を使用してAHD/HD-TVI/HDCVI/コンポジット映像信号を伝送。
主な最大伝送距離はAHD：100m、HD-TVI：50m、HDCVI：50mの伝送が可能です。(8MP伝送時)
また、コンポジット映像は最大500m伝送することができます。
カメラ動作用電源としてDC12VまたはDC24Vの電源を入力することができます。
※DC24Vを使用してDC12V動作のカメラに電源供給をする場合、カメラ接続前に
必ずDC12Vへ変換を行ってください。
※供給可能電圧は仕様内を参照してください。
55mm同軸ケーブルで端子部とBNCコネクターが分離しているため、DVRやマトリクススイッチャーの 背面など、
コネクターの密集した機器にも直接接続することができます。
パッシブタイプのため、電源の接続は不要です。
※カメラ電源を伝送する場合、別途電源を接続する必要があります。
【仕様】
| 型 番 | TTP111HDP-L | TTP111HDPJ-L |
| 対応信号 / 対応解像度 | AHD/HD-TVI/HDCVI ： 720p / 1080p / 4MP / 5MP / 8MP (4K) コンポジット (NTSC / PAL) ： D1 / 960H |
|
| 映像入出力端子 | BNCオス 75Ω | |
| リンク端子 | RJ45ジャック 100Ω | |
| 電源入出力端子 | DCプラグ φ2.1 x 5.5mm |
DCジャック φ2.1 x 5.5mm |
| 信号帯域 | 50Hz ～ 60MHz (-3dB) | |
| 映像伝送距離 | 別表【映像伝送距離】参照 ※電源を一緒に伝送する場合は別表【供給可能電圧】もご確認ください。 |
|
| 動作環境 | 温度 ： 0 ～ 55℃ 湿度 ： 最大95%RH (結露不可) |
|
| 外形寸法 | 25(W) × 20.5(H) × 53(D)mm (本体部分) ケーブル ： 55mm (端子含まず) |
|
| 質 量 | 約40g | |
| 付属品 | 取扱説明書 | |
※伝送信号はイーサネットではありません。
イーサネットスイッチなどネットワーク機器に接続しないでください。故障の原因になります。
※電源アダプターは付属しません。カメラの電圧/消費電力/伝送距離に合わせた電源を別途ご用意ください。
【映像伝送距離】
| 映像方式 | 最大伝送距離 | |||||||
| D1/960H (NTSC/PAL) | 720p 25 / 30Hz |
1080p 25 / 30Hz |
4MP 15Hz |
4MP 30Hz |
5MP 12.5Hz |
5MP 20Hz |
8MP (4K) 12.5 / 15Hz |
|
| AHD | － | 450m | 200m | 200m | 150m | 200m | 150m | 100m |
| HD-TVI | － | 150m | 150m | 150m | 50m | 150m | 50m | 50m |
| HDCVI | － | 300m | 200m | 100m | 50m | 100m | 50m | 50m |
| コンポジット | 500m | － | － | － | － | － | － | － |
※表の数値は平均的な値です。
映像入出力機器の性能、伝送前の信号レベル、ケーブルの種類/品質、連結箇所の数などにより前後します。
【供給可能電圧】

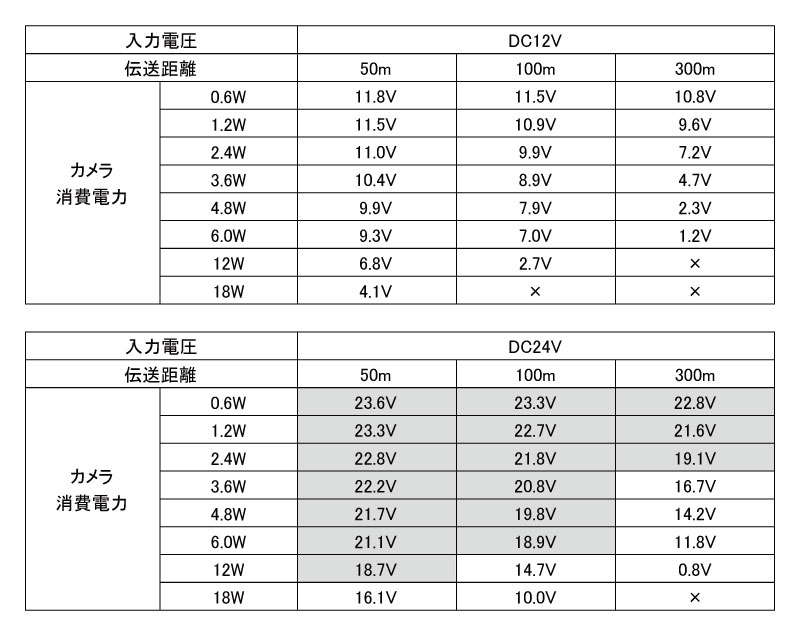

DC12V/DC24Vの電源を接続した場合の供給可能電圧です。
カメラの消費電力と動作電圧に合わせて距離を確認してください。
※DC24V電源でDC12Vカメラを使用する場合はDC-DCコンバーター「PC2A」(別売)を使用してください。
※「PC2A」はDC18～40VまたはAC18～28VをDC12V(安定化)に変換するコンバーターです。(最大2A出力)
※電源アダプターは付属しません。カメラの電圧/消費電力/伝送距離に合わせた電源を別途ご用意ください。
※画像はクリックして拡大できます。
※入力電圧がDC24Vの場合は表の灰色部分で「PC2A」によるDC12Vへの変換が可能。
【例1】DC12V 最大0.25A(3W)のカメラを100m伝送する場合
DC12Vの電源アダプターを接続すると電圧降下でカメラへの入力時で約9Vになります。
カメラが9Vで動作する場合はDC12V電源で使用できますが、電圧が足りない場合は
DC24Vなど電圧が高い電源を用意して「PC2A」などカメラ側でDC12Vに変換できる
機器を設置することで使用できます。
【例2】DC12V 最大1A(12W)のカメラを50m伝送する場合
DC12Vの電源アダプターを接続すると電圧降下で7V以下になり殆どのカメラは
安定した動作ができません。
DC24Vなど電圧が高い電源を用意して、カメラ側に接続した「PC2A」などのコンバーターで
DC12Vに変換することによりカメラを動作させることができます。

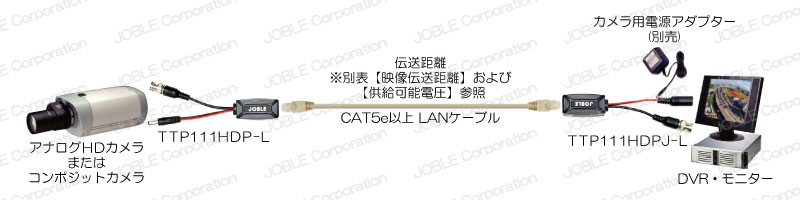

【接続例】
接続例はクリックして拡大できます。
