【TTP414HD】

AHD/HD-TVI/HDCVI 4映像トランシーバー(RJ45/端子台接続)

オープン価格

4系統のAHD/HD-TVI/HDCVI 映像信号を1本(4ペア)の
CAT5e/6 UTPケーブルで伝送します。
コンポジット映像に使用することもできます。
TTP414HDを対向に設置して使用する他に
TTP111HDやTTP111HDLなどのパッシブタイプ機器、
TTA111HDTなどのアクティブタイプ機器と組み合わせて使用することが
出来ます。
パッシブタイプ機器と組み合わせ時、最大300m伝送(720p 30Hz AHD/HDCVI)
アクティブタイプ機器と組み合わせ時、最大500m(720p 30Hz HDCVI)
※延長距離の詳細は仕様をご覧ください。
【梱包数量】
TTP414HD x1

【特徴】

  • 4映像をLANケーブル1本で伝送
  • LANケーブル1本で4映像を伝送できるため配線本数を少なくでき、スマートな伝送が可能。

  • パッシブ/アクティブタイプ機器との組み合わせ
  • TTP414HDを対向で使用するほかに、パッシブまたはアクティブタイプの機器と組み合わせて使用することができます。
    TTP111HDなどパッシブタイプ機器と組み合わせることによりカメラの設置場所が離れていてもTTP414HDで一括して
    映像信号を受信することができます。
    TTA111HDTなどアクティブタイプ機器と組み合わせることにより伝送距離をさらに延長することができます。
    ※機器の組み合わせによる詳しい伝送距離は仕様をご覧ください。

  • 抜き差しが簡単なRJ45接続/しっかり固定する端子台接続
  • UTPケーブルとの接続はRJ45コネクターを使用しワンタッチでケーブルの抜き差しをすることも、
    しっかり固定する差し込み式端子台接続を使用することもできます。
    ※RJ45/端子台接続両方を同時に使用することはできません。

  • 電源不要
  • パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。

【使用例】

  • 監視カメラの設置
  • 4台分のカメラ映像をLANケーブル1本で伝送
  • 少ない配線で多くの映像を伝送

【仕様】

型 番 TTP414HD
映像入力/出力 BNC×4 1Vp-p 75Ω
リンク接続 CAT5e以上のLANケーブル RJ45または端子台
信号帯域 50Hz∼60MHz(-3dB)
最大伝送距離 【送受信側にパッシブタイプ機器を使用時】
720p 30Hz AHD/HDCVI :300m HD-TV I:200m
1080p 30Hz AHD/HDCVI :200m HD-TVI :100m
【送信側にアクティブタイプ機器を使用時】
720p 30Hz AHD:400m HD-TVI :300m HDCVI :500m
1080p 30Hz AHD/HDCVI :300m HD-TVI :200m
【受信側にアクティブタイプ機器を使用時】
720p 30Hz AHD/HDCVI :400m HD-TVI :300m
1080p 30Hz AHD/HDCVI :300m HD-TVI :200m
サージ保護 ESD:30kV(気中)、15kV(接触) IEC 61000-4-2対応
EFT:40A(5/50ns) IEC 61000-4-4対応
雷サージ:2A(8/20us) IEC 61000-4-5対応
動作環境 温度:0∼55℃  湿度:最大95%RH(結露不可)
寸 法 110(W)x24(H)x81(D)mm
質 量 約195g
付属品 取扱説明書 固定ネジ+アンカー×4セット

【接続例】

接続例はクリックして拡大できます。

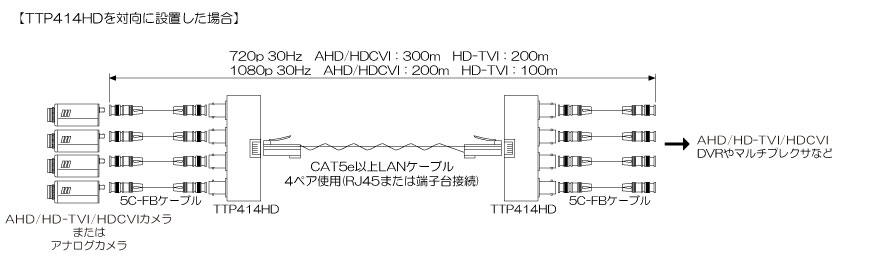

【TTP414HDを対向に設置した場合】

TTP414HD接続例01 TTP414HDを対向で使用する場合

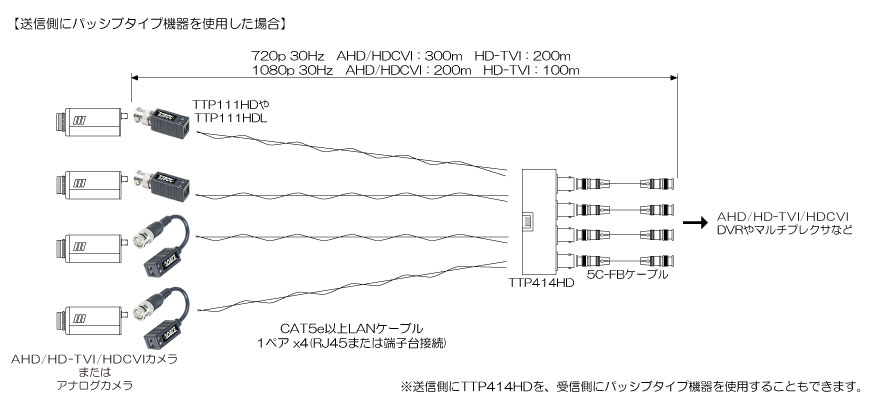

【送信側にパッシブタイプ機器を使用した場合】

TTP414HD接続例02 送信側にパッシブタイプ機器を使用した場合

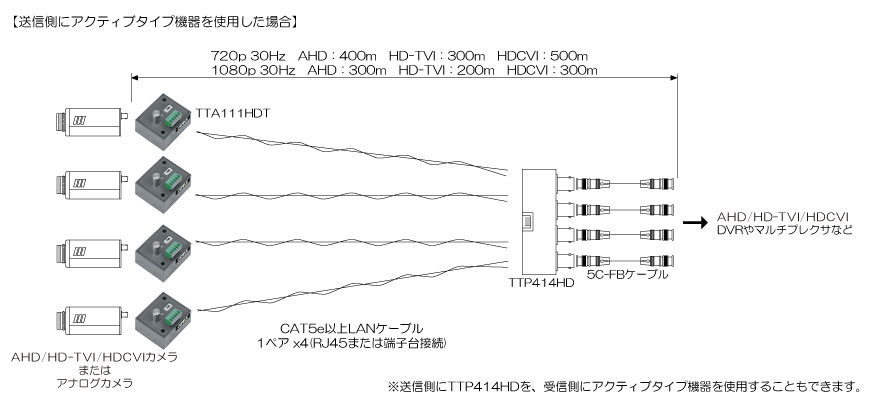

【送信側にアクティブタイプ機器を使用した場合】

TTP414HD接続例03 送信側にアクティブタイプ機器を使用した場合

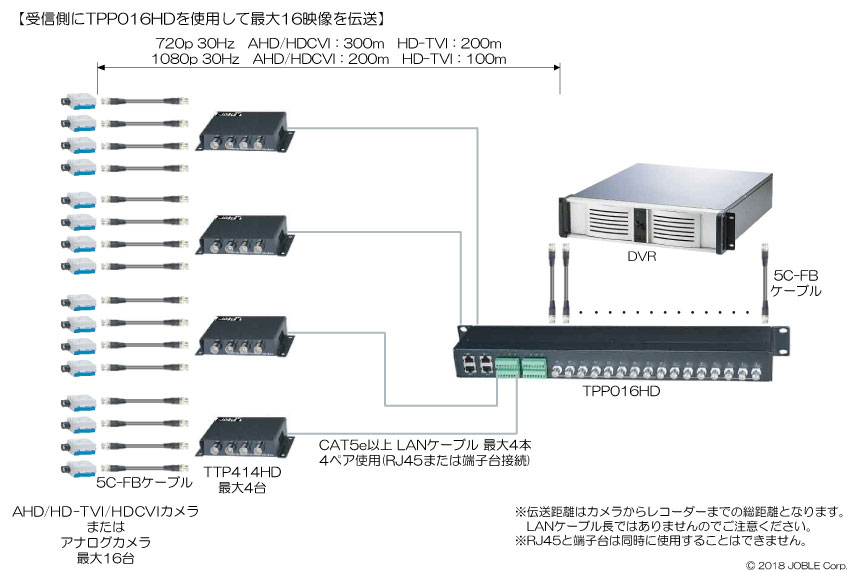

【受信側にTTP016HDを使用して最大16映像を伝送】

TTP414HD接続例04 受信側にTTP016HDを使用して最大16映像を伝送
