光ファイバー伝送装置 > AHD/HD-TVI/HDCVI信号 > 映像伝送 > VAD-H100.TC / VAD-H100.RC

【VAD-H100.TC】(送信器)
【VAD-H100.RC】(受信器)

AHD/HD-TVI/HDCVI/コンポジット映像用
1映像光ファイバー伝送装置

オープン価格

AHD/HD-TVI/HDCVI/コンポジット映像1系統を
シングルモード光ファイバーケーブル使用時最大20km
マルチモード光ファイバーケーブル使用時最大1km伝送します。
コンパクトサイズのためカメラハウジングや
ボックスの中に設置が可能です。
また、幅広い動作温度範囲に対応しており、
環境の厳しい場所にも設置が可能です。
【梱包数量 送信器/受信器共通】
VAD-H100.TC 送信器 x1
VAD-H100.RC 受信器 x1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。

【特徴】

  • 長距離伝送
  • 1080p/720pのAHD/HD-TVI/HDCVI映像または960H/D1のコンポジット映像信号1系統を
    シングルモード光ファイバーケーブル使用時最大20km
    マルチモード光ファイバーケーブル使用時最大1km伝送ができます。

  • シングル/マルチモードケーブル両対応
  • マルチモードファイバーとシングルモードファイバーの両方に対応。
    移設やケーブルの張り替えを行ってもそのまま使用することができます。

  • 幅広い動作温度範囲
  • -20~75℃の幅広い温度範囲で利用することができます。
    従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
    温度環境が厳しいエリアでも運用が可能です。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。

  • コンパクトサイズ
  • 小型サイズなので、BOX内やラックの空きスペースなど
    様々な場所に設置することができます。

  • DC9~12V動作
  • 付属の電源アダプター(AC100V)またはDC9~12Vで動作。
    商用電源での運用はもちろん、カメラハウジング内に設置して
    カメラ電源を利用して運用することもできます。

【使用例】

  • 広大な敷地内での伝送システム
  • ノイズ発生源の多い施設での伝送システム
  • ノイズを発生させてはならない施設での伝送システム
  • 過酷な環境下での伝送システム
  • ボックス内などへの組み込んでの伝送システム

【仕様】

型 番 VAD-H100.TC(送信器) / VAD-H100.RC(受信器)
伝送方式 デジタル
映 像 チャンネル数  / 方向 1 / →
信 号 1Vp-p 75Ω コンポジット
AHD/HD-TVI/HDCVI:1080p/720p
960H/D1:NTSC/PAL/SECAM
量子化ビット数 非圧縮10bit
サンプリングレート 80Hz
S/N比 70dB以上
接続端子 BNCメス
光ファイバー数 1
波 長 1310nm
送出出力 −3dBm以上
受信感度 −22dBm以下
リンクバジェット 19dB
伝送距離 マルチモード 1km
シングルモード 20km
光接続端子 SC
電 源 DC9∼12V
消費電力 1.7W
外形寸法 89(W)×22.8(H)×52.6(D)mm
質 量 250g
動作温度範囲 −20∼75℃
動作湿度範囲 0∼95%RH (結露不可)
備 考 電源アダプター付属
ケースタイプ用ラックマウントシャーシに組込み可能
※送信器、受信器はそれぞれ単体での販売となります。

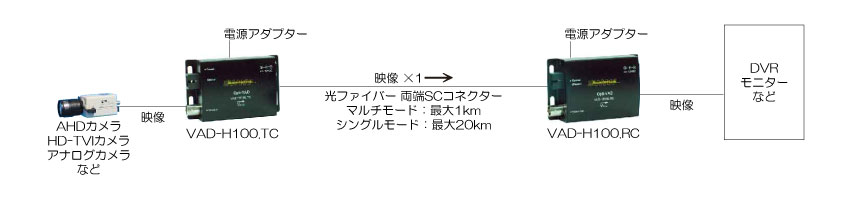

【接続例】

接続例はクリックして拡大できます。
