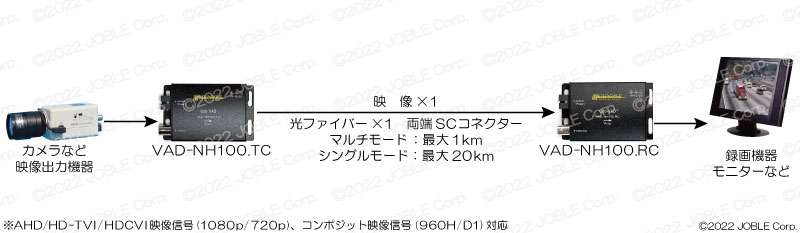

AHD/HD-TVI/HDCVI/コンポジット映像信号1系統を
シングルモード光ファイバーケーブル使用時最大20km
マルチモード光ファイバーケーブル使用時最大1km伝送します。
コンパクトサイズのためカメラハウジングや
ボックスの中に設置が可能です。
また、幅広い動作温度範囲に対応しており、
環境の厳しい場所にも設置が可能です。
【梱包数量 送信器/受信器共通】
VAD-NH100.TC 送信器 x1
VAD-NH100.RC 受信器 x1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。
AHD / HD-TVI / HDCVI映像信号(1080p / 720p)またはコンポジット映像信号(960H / D1) 1系統を
シングルモード光ファイバーケーブル使用時最大20km
マルチモード光ファイバーケーブル使用時最大1km伝送ができます。
シングルモードファイバーとマルチモードファイバーの両方に対応。
移設やケーブルの張り替えをおこなってもそのまま使用することができます。
-20~75℃の幅広い温度範囲で利用することができます。
従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
温度環境が厳しいエリアでも運用が可能です。
光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
また、光ファイバーケーブル自体からノイズを発生することもありません。
医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。
光ファイバー伝送器はデジタル信号で通信をしているため、
映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。
小型サイズなので、BOX内やラックの空きスペースなど
様々な場所に設置することができます。
付属の電源アダプター(AC100V)またはDC9~12Vで動作。
商用電源での運用はもちろん、カメラハウジング内に設置して
カメラ電源を利用して運用することもできます。
型 番 | VAD-NH100.TC(送信器) / VAD-NH100.RC(受信器) | |
映 像 | チャンネル数 / 方向 | 1 / → |
信 号 | 1Vp-p 75Ω コンポジット AHD / HD-TVI / HDCVI : 1080p / 720p 960H / D1 : NTSC / PAL / SECAM |
|
量子化ビット数 | 非圧縮10bit | |
サンプリングレート | 80MHz | |
S/N比 | 70dB以上 | |
接続端子 | BNCメス | |
光ファイバー数 | 1 | |
波 長 | 1310nm | |
送出出力 | -3dBm以下 | |
受信感度 | -22dBm以上 | |
リンクバジェット | 19dB | |
伝送距離 | マルチモード | 1km |
シングルモード | 20km | |
光接続端子 | SC | |
電源電圧 | 入力範囲 : DC9 ~ 12V (電源アダプター DC12V 1A付属) |
|
消費電力 | 約1.7W | |
外形寸法 | 89(W) × 22.8(H) × 52.6(D)mm | |
質 量 | 約85g | |
動作温度範囲 | -20 ~ 75℃ | |
動作湿度範囲 | 0 ~ 95%RH (結露不可) | |
備 考 | 電源アダプター付属 ケースタイプ用ラックマウントシャーシに組込み可能 |
