【VDS6500A】
AHD/HD-TVI/HDCVI/コンポジット対応
2映像+2電源重畳伝送装置
VDS6500Aは1本の同軸ケーブルで2系統の映像と電源を
長距離伝送する電源重畳伝送器です。
5C-FBケーブルを使用し最大400m延長することができます。
また、最大4.0A(2系統合計)の電源を供給することができます。
※VDS6500との互換性はありませんのでご注意ください
【梱包数量】
VDS6500A-RU (カメラ側モジュール) x1
VDS6500A-LU (モニター側モジュール) x1
電源アダプター付属
※接続するカメラは必ず2線式を使用してください。
ワンケーブルカメラに対して使用することはできません。
【特徴】
- 2系統の映像信号・DC12V電源を伝送
- UTC(Up-the-Coax)信号対応
- カメラ側モジュールは電源不要
- 映像信号を搬送波に載せて伝送を行うため、ノイズに強い伝送が可能
- 各種保護システム搭載
・AHD / HD-TVI / HDCVI / CVBS対応 (AHD信号のみ5MPに対応HD-TVI / HDCVIは1080p対応)
・2系統合計で最大DC12V 4.0Aまでの電力を供給可能 (1系統の場合最大DC12V 2.5A)
※供給可能電力は伝送距離、使用ケーブルによって変化します。
※UTCはすべてのカメラに対応しているわけではありません。
・RUとLUが正しく接続されていない場合は電源供給をカット
・ショート、未接続、過負荷時には自動停止
・問題が解決されるまでテストと再接続を試行
・リンクケーブル接続端子にはTVS、GDTを内蔵し、サージから機器を保護
※TVS：Transient Voltage Suppressors (過渡電圧サプレッサ)
GDT：Gas Discharge Tube (ガスアレスター)
【仕様】
| 型 番 | VDS6500A-RU | VDS6500A-LU |
| 設置場所 | カメラ側 | モニター側 |
| 映像チャンネル数 | 2ch | |
| 対応映像信号 | AHD (1080p / 4MP / 5MP) HD-TVI (1080p) HDCVI (1080p) コンポジット(NTSC / PAL) UTC信号対応 ※CH1とCH2はそれぞれ異なる映像信号を入力可能(混在可能)です。 |
|
| 映像入力 | 1.0Vp-p 75Ω | － |
| 映像出力 | － | 1.0Vp-p 75Ω |
| カメラ側電源出力 | DC12V 最大4.0A(2ch合計) | － |
| カメラ側電源出力端子 | DCジャック (Φ2.1×5.5mm センタープラス) または 3.5mmピッチ2ピン着脱式端子台 |
－ |
| 映像伝送周波数 | CH1 ： 70MHz CH2 ： 130MHz |
|
| 映像伝送周波数帯域 | 45MHz | 45MHz (クロマレベル±3dB) |
| リンクケーブル | 75Ω同軸ケーブル 両端BNCオス端子(75Ω) 5C-2V以上を推奨 |
|
| 伝送距離 | 5C-FB：最大400m 5C-2V：最大300m |
|
| サージプロテクター | リンクケーブル接続端子に内蔵 (8kV / 5kA) |
|
| 外形寸法 | 75(W) × 25(H) × 100(D) mm ※突起部/取付金具含まず |
|
| 電源入力 | DC48V ※リンクケーブルより供給 |
DC48V ※電源アダプター DC48V 1.25A 付属 |
| 消費電力 | RU + LU ： 約8W ※接続するカメラ等で変動 |
|
| 質 量 | 約190g | |
| 動作温度 | －10℃ ～ 45℃ | －10℃ ～ 40℃ |
| 動作湿度 | 20% ～ 90% (結露不可) | |
※UTCはすべてのカメラに対応しているわけではありません。
※リンクケーブルには最大48Vの電圧がかかります。
VDS6500A以外の機器を接続した場合は故障の原因となりますのでご注意ください。
※リンクケーブルの途中にはケーブル補償器/ビデオトランスなど電流を遮断する機器、
ローパスフィルターなど高周波を遮断する機器を設置することはできません。
既設配線を使用する場合はご注意ください。
※BNC端子より電源を受電する電源重畳カメラ(ワンケーブルカメラ)に対して使用することはできません。
BNC端子の他に電源入力端子(DC12V)を持つカメラをご使用ください。
【電源伝送性能】
| 伝送距離 (リンクケーブル長) |
供給可能電流 VDS6500A-RU DC12V |
|
| 5C-2V | 5C-FB | |
| 100m | 3.5A | 4.0A |
| 200m | 3.0A | 3.5A |
| 300m | 2.5A | 3.0A |
| 400m | - | 2.5A |
※弊社での実測値です。
※2chの合計値です。各チャンネル個別では最大2.5Aまでとなります。
※ケーブルの品質、中継コネクターの有無などにより値は変化します。
【電圧降下について】
本器のDC12V出力端子から電源を取り出す際に、接続する電線の長さ、断面積、接続する機器の消費電流によって
電圧降下が発生します。以下に電圧降下を計算で求めた理論値を掲載しますので、使用する際の参考にしてください。
・電圧降下計算式
| 電線長(m) | ||||||
| 断面積(sq) | 電流(A) | 1 | 10 | 15 | 20 | 25 |
| 0.3 | 1 | 11.88 | 11.81 | 10.22 | 9.63 | 9.03 |
| 2 | 11.76 | 9.63 | 8.44 | 7.25 | 6.07 | |
| 3 | 11.64 | 8.44 | 6.66 | 4.88 | 3.10 | |
| 4 | 11.53 | 7.25 | 4.88 | 2.51 | 0.13 | |
| 0.5 | 1 | 11.93 | 11.29 | 10.93 | 10.58 | 10.22 |
| 2 | 11.86 | 10.58 | 9.86 | 9.15 | 8.44 | |
| 3 | 11.79 | 9.86 | 8.80 | 7.73 | 6.66 | |
| 4 | 11.72 | 9.15 | 7.73 | 6.30 | 4.88 | |
| 0.75 | 1 | 11.95 | 11.53 | 11.29 | 11.05 | 10.81 |
| 2 | 11.91 | 11.05 | 10.58 | 10.10 | 9.63 | |
| 3 | 11.86 | 10.58 | 9.86 | 9.15 | 8.44 | |
| 4 | 11.81 | 10.10 | 9.15 | 8.20 | 7.25 | |
※数値は理論値となります。

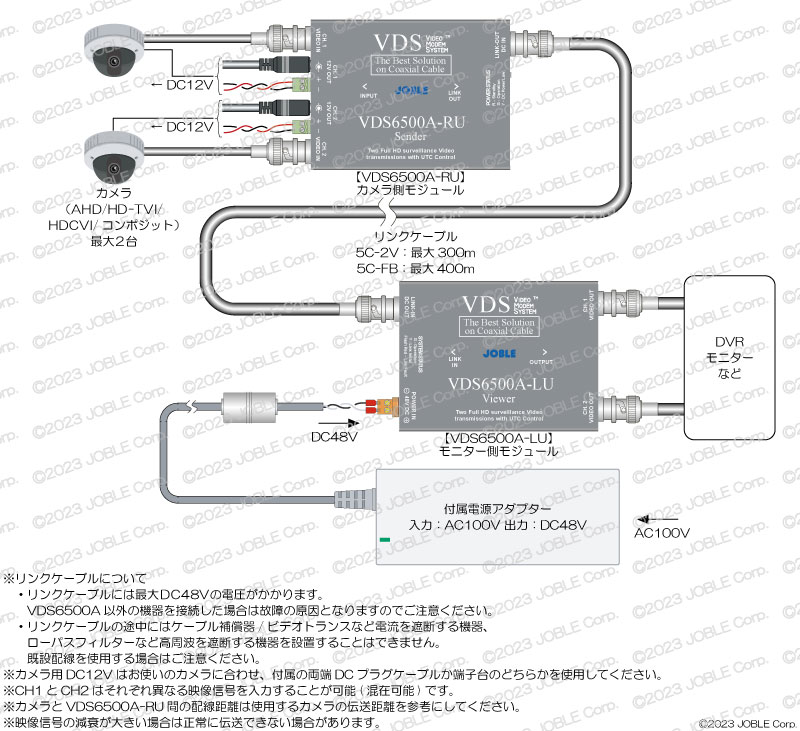

【接続例】
接続例はクリックして拡大できます。
