アナログRGB/PC映像関連機器>
LAN(UTP)ケーブル伝送> VE01-R(TTA111VGA-R)
販売終了品
VE01-R(受信器) x1
【VE01-R(TTA111VGA-R)】
VGA用CAT5e伝送受信器
オープン価格
VE01-T(TTA111VGA-T),VE02(VD102),VE05(VD105)と組合わせて使用する
アクティブタイプ受信機。
VE01-R(受信器) x1
【特徴】
- VGA(アナログRGB)を伝送
- ゲイン、明るさ調整可能
- 伝送時に発生する色ずれ防止アダプター付属
LANケーブル(CAT5e/6)1本でVGA(アナログRGB)1600×1200@85Hzを最大300m伝送可能。
受信した映像のゲインと明るさをボリュームで調整することができます。
伝送時に色ずれの発生を防止するアダプターを付属しており
長距離の伝送を行った場合でも色ずれを起こすことなく伝送できます。
【仕様】
| 型番 | VE01-R(TTA111VGA-R) |
| 対応解像度 | 最大1600 ×1200 @ 85 Hz |
| 伝送距離 | 最長300m |
| 映像増幅帯域 | 150MHz |
| 伝送信号 | アナログRGB (75Ω, 0.7Vp-p) |
| 同期信号H/V 分離 (TTL) | |
| 水平同期周波数 | 30-95KHz |
| 垂直同期周波数 | 50-180Hz |
| VGA端子 | ミニDsub15メス |
| リンクケーブル端子 | RJ-45 |
| 電源入力 | DC5V 500mA (付属電源アダプタ使用) |
| 消費電力 | 400mA (最大) |
| 動作環境 | 温度：0∼55℃ 湿度：最大95%RH |
| 外形寸法 | 67(W) x 27(H) x 140(D)mm |

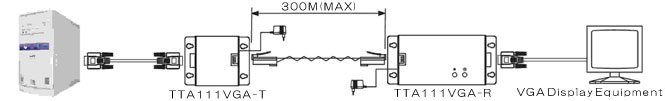

【接続例】
接続例はクリックして拡大できます。
色ずれ調整アダプター使用方法
