VE01P(TTP111VGA) VGA CAT5e伝送器 パッシブタイプ | 株式会社JOBLE 製品情報

【VE01P(TTP111VGA)】

VGA CAT5e伝送器 パッシブタイプ

オープン価格

LANケーブル(CAT5e/6)1本を使用して、VGA(アナログRGB)を
最大100m伝送
最大1280×1024 @85Hzの解像度に対応。
VE01P-T(TTP111VGA-T)(送信器)とVE01P-R(TTP111VGA-R)(受信器)の各1台のセットとなります。
※解像度によって伝送距離が変化します。
【梱包数量】
VE01P-T(送信器) x1
VE01P-R(受信器) x1

【特徴】

  • VGA(アナログRGB)を伝送
  • LANケーブル(CAT5e/6)1本でVGA(アナログRGB)800×600を最大100m伝送可能。
    伝送距離は解像度によって変化します。
    800x600(30MHz):100m
    1024x768(60MHz):75m
    1280x1024(100MHz):60m

  • 仮想DDC内臓
  • ディスプレイ解像度/周波数のご認識を避けるために仮想DDCを送信器に内臓。

  • 同期モード設定切替、同期ずれ補正機能
  • 送信器側で同期モードの設定切替が、受信器側で伝送時の信号遅延による同期ずれ補正が可能。

  • LANケーブル(CAT5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。

  • 電源不要
  • パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。

【使用例】

  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル補償器などのコスト削減に
  • 電源がとりづらい場所に

【仕様】

型 番 VE01P(TTP111VGA)
信 号 VGA. VESA VPD 1.0, VIP ver 2.0
映像信号 映像信号:1.1Vp-p
垂直、水平同期:TTL 最大300kHz
入力損失 各ペア3dB以下
映像信号反射損失 最大-15dB(DC ~ 60Mhz)
RJ45 ピンアサイン R 信号 (赤): Pin 1 (+), Pin 2 (-)
G 信号 (緑): Pin 4 (+), Pin 5 (-)
B 信号 (青): Pin 7 (+), Pin 8 (-)
水平同期: Pin 3, 垂直同期: Pin 6
インピーダンス アナログRGB側:RGB 75 Ω (DB15 HD) 不平衡
ツイストペア側: RGB 100 Ω (RJ45シールド) 平衡
水平、垂直同期 : TTL 標準
接続端子 VGA:ミニDsub15メス
UTP:RJ45
伝送距離 60 ~100m (解像度により変化)
伝送ケーブル CAT 5 / 5e / 6 STPまたはUTP
動作環境 温度:0~55℃   湿度:最大95%RH(結露不可)
外形寸法 110(W) x 26(H) x 77(D)mm (VE01P-T/R共通)
質 量 VE01P-T:180g  VE01P-R:180g
付属品 取扱説明書、VGAケーブル ×1、固定用アンカー+ネジ×8組
CAT5e UTPでの最大伝送距離
800x600(30MHz) 100m
1024x768(60MHz) 75m
1280x1024(100MHz) 60m
※VE01P(TTP111VGA)は電源を使用しない簡易伝送のため、伝送する信号や動作環境によって色ずれやゴーストが発生することがあります。 PC画面など文字や図形を表示する場合は上記のノイズが 目立ちやすいため、VE01(TTA111VGA)やVE02(VD102)などの
アクティブタイプのご利用をお勧めします。

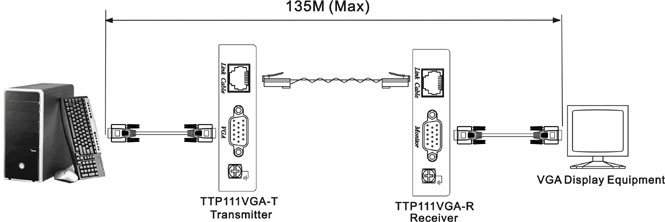

【接続例】

接続例はクリックして拡大できます。
