マウス/キーボード/USB伝送> UE01
【UE01】
USB1.1 CAT5e伝送器 1ポートタイプ
オープン価格
LANケーブル(CAT5e以上)を使用してUSB1.1を伝送
USB1.1に対応しており最大300m先に1台のUSBデバイスを
設置可能
【梱包数量】
UE01R x1
UE01T x1
2014年8月23日仕様変更いたしました。
【特徴】
- USB1.1対応
- 長距離伝送
- 配線が容易なLANケーブル接続
LANケーブル1本でUSB1.1を最大300m伝送。
USB1.1対応のキーボードやマウス、プリンターなど接続に有効です。
転送速度は伝送距離により変化します。
12Mbpsの場合は最大70m、1.5Mbpsの場合は最大300mの伝送が可能です。
※伝送距離が長い場合やUSBデバイスの消費電力が多い場合は
UE01Tへ電源アダプター(別売)の接続が必要となります。
対応電源アダプター 型番：LTE10UW-S1-BS33 DC5V 最大2A
一般的なLANケーブル(CAT5e以上)を使用していますので
加工や配線の引き回し、RJ45端子による脱着が容易です。
【仕様】
| 型 番 | UE01R (PC側) | UE01T (USBデバイス側) |
| 接続端子 | USB端子×1(タイプA) RJ45ジャック×1(リンク用) |
USB端子×1(タイプA) RJ45ジャック×1(リンク用) DCジャック×1(電源入力用) |
| 対応USB規格 | USB1.1 | |
| 伝送距離 | フルスピード(12Mbps)：最大70m ロースピード(1.5Mbps)：最大300m | |
| リンクケーブル | CAT5e以上 LANケーブル AWG24 ストレート結線 両端RJ45 | |
| 電源電圧 | DC5V 最大0.15A (0.75W) (USBバスパワーで動作) |
UE01Rより給電 DC5V ※電力不足の場合は別途電源アダプターが必要 |
| 質 量 | 約25g | 約35g |
| 外形寸法 | 25(W)×20.5(H)×53(D)mm+ケーブル約130mm | 25(W)×20.5(H)×53(D)mm+ケーブル約85mm |
| 使用環境 | 温度：0～55℃ 湿度：0～95％RH | |
| 付属品 | 取扱説明書 | |

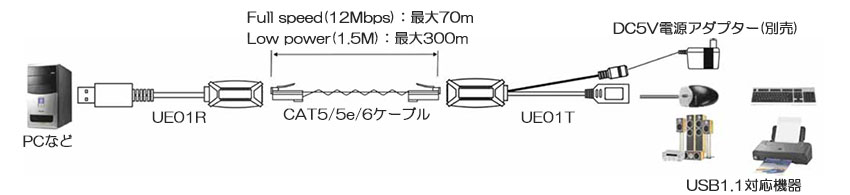

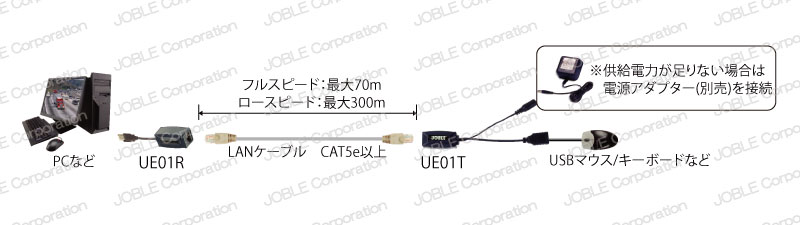

【接続例】
接続例はクリックして拡大できます。
