【UE03H】

USB3.2 Gen1/RS232C対応CAT6A長距離伝送器 (4ポートUSBハブ機能付)

オープン価格

USBとRS232CをLANケーブルを使用して最大100m伝送する伝送装置
USB3.2 Gen1に対応しており、最大5Gbpsの通信が可能です。

【梱包数量】
UE03HT (PC側) ×1
UE03HR (USBデバイス側) ×1
電源アダプター付属

【特徴】

  • USB接続
  • UE03HR(USBデバイス側)は4ポートのUSBを装備しており、USBカメラ/キーボード/マウス/記録媒体/モニターなど
    様々なUSBデバイスを接続することができます。
    4ポートのうち1ポートはタイプC、3ポートはタイプAを装備しており、全てのポートがUSB3.2 Gen1に対応。

    ※USB PD(Power Delivery) / QC(Quick Charge)非対応

    ※DP Alternate modeを使用したDisplayPort信号伝送非対応

  • 5Gbps通信
  • USBの最大通信速度は5Gbpsと高速通信が可能で、大容量のデータ通信に最適です。
    ※接続するUSBデバイスは必ずUSB3.2 Gen1以上に対応しているものをご使用ください。
     また、使用するUSBケーブルの品質によって通信速度は変化します。

  • 100m伝送
  • CAT6A/7以上のLANケーブルを使用することで最大100mの延長をおこなえます。

  • RS232C伝送
  • Tx , Rx , GNDに対応。最大通信速度は115200bps

  • DINレール対応
  • 付属品にDINレール取付用パーツを同梱。

【仕様】

型 番 UE03HT (PC側) UE03HR (USBデバイス側)
接続端子 USB タイプC ×1
ネジ固定対応
タイプC ×1
タイプA ×3
タイプCはネジ固定対応
RS232C 端子台ブロック 3P ×1
リンクケーブル RJ45ジャック ×1
伝送距離 最大100m
リンクケーブル CAT6A/7以上のLANケーブル
両端RJ45 (8極8芯)
対応USB規格
(最大通信速度)
USB3.2 Gen1 (5Gbps)
USB1.0 / 1.1 / 2.0
Hi-Speed (480Mbps)
Full-Speed (12Mbps)
Low-Speed(1.5Mbps)
USB給電 DC5V 最大1.5A (4ポート合計約4A) 出力
RS232C Tx , Rx , GND
最大115200bps
電源電圧 DC5V 最大2W
USBバスパワーで動作
DC12V 最大2.8W  ※USBデバイス含まず
電源アダプター DC12V 2A 付属
質 量 約190g 約210g
外形寸法 50(W) × 32(H) × 93(D)mm 87(W) × 32(H) × 123(D)mm
動作環境 温度 : 0 ~ 55℃
湿度 : 5 ~ 95%RH (結露不可)
付属品 取扱説明書 , 板面固定用部材×8 , DINレール固定用部材×2 ,
電源アダプター×1 , ビス×8 , 固定ネジ+アンカー×8セット

※USBケーブルは付属しておりません。

※DP Alternate modeを使用したDisplayPort信号伝送には対応しておりません。

※UE03HR(USBデバイス側)のUSBタイプC端子はUSB PD(Power Delivery) ,
 USB QC(Quick Charge)には対応しておりません。

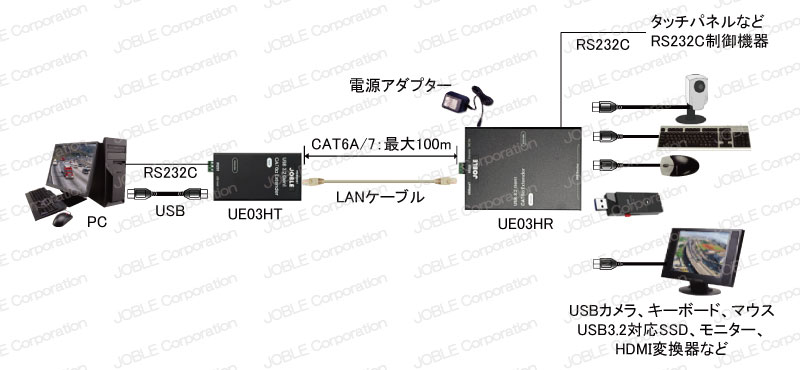

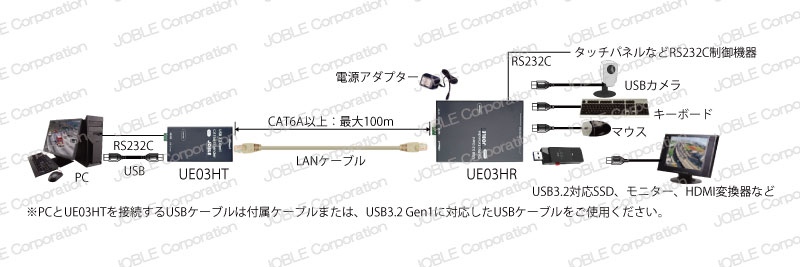

【接続例】

接続例はクリックして拡大できます。

※DP Alternate modeを使用したDisplayPort信号伝送には対応しておりません。

※UE03HR(USBデバイス側)のUSBタイプC端子はUSB PD(Power Delivery) ,
 USB QC(Quick Charge)には対応しておりません。
