【VC01】
VGA → コンポジット映像コンバーター (ループ出力付)
オープン価格
VGA(アナログRGB)信号をコンポジット映像信号に変換するコンバーター。
最大入力解像度は1920×1200p 60Hzとなります。
【特徴】
- コンポジット信号変換
- WUXGA入力に対応
- ループ出力対応
- 本体ボタンによる設定
- 画質調整機能
入力したVGA(アナログRGB)信号をコンポジット信号へ変換出力するコンバーター。
コンポジット信号はNTSC方式だけでなく、PAL方式にも対応しています。
VGA(アナログRGB)信号は最大1920×1200 60Hzに対応。
※インターレスの場合は画面の一部が欠ける場合があります。
VGA(アナログRGB)信号のループ出力が可能です。
本体の操作ボタンによって、画面の表示位置や拡大 / 縮小を調整することができます。
※設定した内容は保存できません。VC01の電源を切った場合、初期設定に戻ります。
出力映像の画質調整をOSDメニューによって調整可能です。
・水平 / 垂直サイズ ・明度 ・コントラスト ・色相 ・彩度 ・シャープネス ・ちらつき
以上をそれぞれ調整することができます。
※設定した内容は保存できません。VC01の電源を切った場合、初期設定に戻ります。
【仕様】
| 型 番 | VC01 |
| 入力信号 | VGA (アナログRGB) ×1 |
| 入力端子 | ミニDsub15メス |
| 対応解像度 | 対応解像度は「対応解像度 / リフレッシュレート」参照 |
| 出力信号 | コンポジット ×1 NTSC / PAL (切替) |
| 出力端子 | BNCメス ×1 1Vp-p 75Ω |
| ループ出力信号 | VGA (アナログRGB) ×1 |
| ループ出力端子 | ミニDsub15メス |
| 電源電圧 | DC5V |
| 消費電力 | 約2.5W |
| 動作環境 | 温度 ： 0 ～ 55℃ 湿度 ： 最大95%RH （結露不可） |
| 外形寸法 | 125(W) × 30(H) × 96(D)mm |
| 質 量 | 約280g |
| 付属品 | 取扱説明書 , 電源アダプター (DC5V 2A) ×1 VGAケーブル (250mm) ×1 , 固定用ネジ + アンカー ×4 |
※ボタン操作、OSDメニュー内で設定した内容は保存できません。VC01の電源を切った場合、初期設定に戻ります。
【対応解像度 / リフレッシュレート】
| 解像度 | リフレッシュレート | 解像度 | リフレッシュレート |
| 1920×1200p | 60Hz | 1360× 768p | 60Hz |
| 1920×1080p | 60 / 59.94Hz | 1280×1024p | 85 / 75 / 60Hz |
| 1680×1050p | 60 / 59.94 / 75 / 85Hz | 1280× 800p | 85 / 75 / 60Hz |
| 1600×1200p | 60 / 70Hz | 1280× 768p | 80 / 75 / 60Hz |
| 1600× 900p | 60Hz | 1280× 720p | 85 / 75 / 60 / 59.94Hz |
| 1440×1050p | 60 / 75Hz | 1152× 864p | 85 / 75 / 60Hz |
| 1440× 900p | 85 / 75 / 60Hz | 1024× 768p | 85 / 75 / 70 / 60Hz |
| 1400×1050p | 85 / 75 / 60Hz | 800× 600p | 85 / 75 / 72 / 60 / 56Hz |
| 1400× 900p | 60Hz | 640× 480p | 85 / 75 / 72 / 70 / 60 / 59.94Hz |
| 1366× 768p | 60Hz | ー | ー |
※VGA信号出力機器の信号特性によりごく稀に上記の解像度 / リフレッシュレートでも正常に変換できない場合があります。
※インターレスの場合は画面の一部が欠ける場合があります。

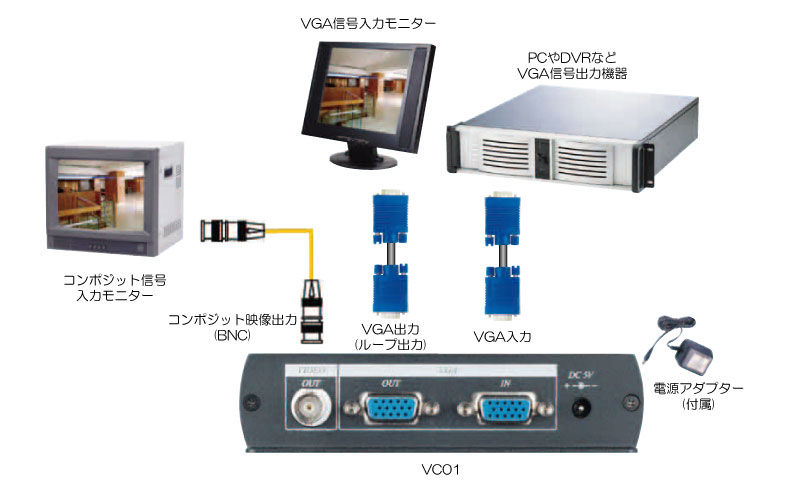

【接続例】
接続例はクリックして拡大できます。
