VE02(VD102) VGA CAT5e伝送器 | 株式会社ジョブル 製品情報

【VE02(VD102)】

VGA用CAT5e延長器

オープン価格

LANケーブル(CAT5e/6)1本を使用して、
VGA(アナログRGB)を最大300m伝送。
対応最大解像度は1600×1200 @85Hz
VE02-T(VD102-T)(送信器)はスルー出力機能を搭載
【梱包数量】
VE02-T(送信器) x1
VE01-R(受信器) x1

【特徴】

  • 高解像度を最大300m
  • LANケーブル1本で1600×1200 @85Hzを最大300m伝送

  • ゲイン、明るさ調整可能
  • 受信器のVE01-Rで、映像のゲインと明るさをボリュームで調整することができます。

  • 伝送時に発生する色ずれ防止アダプター付属
  • 伝送時に色ずれの発生を防止するアダプターを付属しており
    長距離の伝送を行った場合でも色ずれを起こすことなく伝送できます。
    ※調整アダプターを中間に設置出来ない場合は色ずれ補正対応受信器「VE02DALS」をご使用ください。

  • LANケーブル(CAT5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。

  • スルー出力搭載
  • 送信側機器(VE02-T(VD102-T))はスルー出力を搭載。

【使用例】

  • 監視カメラシステム全般
  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル補償器などのコスト削減に

【仕様】

型 番. VE02(VD102)
対応解像度 最大1600×1200 @ 85 Hz
伝送距離 最大300m
映像増幅帯域 150MHz
入力信号 アナログRGB (75Ω, 0.7Vp-p)
同期信号H/V 分離 (TTL)
水平同期周波数 30-95KHz
垂直同期周波数 50-180Hz
VGA端子 ミニDsub15メス
リンクケーブル端子 RJ45
電源入力 DC5V (電源アダプター付属)
消費電力 VE02-T:2.5W (最大), VE01-R:2W (最大)
動作環境 温度:0~55℃  湿度:最大95%RH
外形寸法 VE02-T:67(W) x 27(H) x 91(D)mm VE01-R:67(W) x 27(H) x 110(D)mm
質 量 VE02-T:140g, VE01-R:180g
付属品 取扱説明書、VGAケーブル ×1、固定用アンカー+ネジ×8組
電源アダプター(DC5V 1A)×2、RJ45ピン位置変換アダプター×2

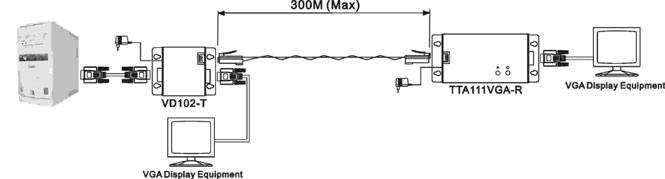

【接続例】

接続例はクリックして拡大できます。

色ずれ調整アダプター使用方法
