【VE01H】

高解像度VGA CAT5e伝送器 アクティブタイプ

オープン価格

LANケーブル(CAT5e/6)1本を使用して、VGA(アナログRGB)を最大70m伝送
【梱包数量】
VE01HT(送信器) x1
VE01HR(受信器) x1

【特徴】

  • 高解像度アナログRGBを最大70m伝送
  • LANケーブル1本で1920×1200を最大70m伝送

  • 電源入力は片方のみ
  • 電源は送信器(VE01HT)のみ必要。
    受信器は設置場所を選びません。

【仕様】

型 番 VE01HT VE01HR
VGA入出力端子 ミニsub15ピンメス
(アナログRGB 0.7Vp-p 75Ω)
映像信号帯域 700MHz 、 -3dB
最大解像度 1920×1200 60Hz
最大LINKケーブル長 70m
(CAT5e/6 LANケーブル ストレート結線)
リンクケーブル端子 RJ45ジャック×1 RJ45ジャック×1
電源端子 DCジャック ×1
(φ2.1×5.5mm)
電源電圧 DC12V
(電源アダプター DC12V 1A付属)
消費電力 最大3.6W
外形寸法 67 (W) × 27 (H) × 87 (D) mm 67 (W) × 27 (H) × 87 (D) mm
質 量 約140g 約130.g
動作環境 温度 : 0 ~ 55℃
湿度 : 最大95%RH (結露不可)
付属品 取扱説明書、VGAケーブル(250mm)×1、
固定ネジ+アンカー×8セット、電源アダプター×1

※使用ケーブルはCAT5e以上を推奨
※VE01Hは高解像度用の簡易伝送タイプです。
  伝送信号や動作環境によって色ずれやゴーストが発生する場合があります。
  PC画面など文字や図形を表示する場合色ずれなどが目立ちやすくなるため、VE02ALなどのご利用をお勧めします。

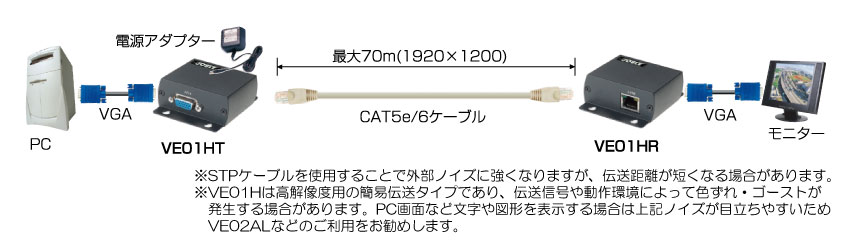

【接続例】

接続例はクリックして拡大できます。
