【VE02ALR】

VGA・ステレオ音声用CAT5e伝送受信器 再延長対応

VE02AL , VE05AL , VE10DALで使用する受信器
最大対応解像度は1920×1200
受信したVGAとステレオ音声を最大300m再延長することができます。

2013年12月11日仕様変更いたしました。

【特徴】

  • VGA・ステレオ音声受信器 再延長対応
  • VE02AL , VE05AL , VE10DALと組合わせて使用し
    受信したVGA・ステレオ音声の出力と再度LANケーブル(CAT5e/6)1本を使用して
    伝送することができます。
    再延長した信号を受信することもできます。
    ※再延長は最大5段階まで可能です。

  • 映像のゲイン、明るさを調整
  • 受信器側機器(VE02ALR)で映像のゲインと明るさの調節がボリュームで可能。

  • 伝送時に発生する色ずれ防止アダプター付属
  • 伝送時に色ずれの発生を防止するアダプターを付属しており
    長距離の伝送を行った場合でも色ずれを起こすことなく伝送できます。
    ※調整アダプターを中間に設置出来ない場合は色ずれ補正対応受信器「VE02DALS」をご使用ください。

【使用例】

  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル補償器などのコスト削減に

【仕様】

型 番 VE02ALR
対応解像度 最大1920 × 1200
映像信号 出力 アナログRGB 75Ω 0.7Vp-p
同期信号 出力 H/V分離同期 5V TTL
水平周波数 30~95 KHz
垂直周波数 50~180 Hz
VGA接続端子 ミニDsub15メス
アナログ音声 出力 10KΩ 3Vp-p (最大)
アナログ音声 周波数 20~20KHz -3dB
アナログ音声 接続端子 3.5mm ステレオミニジャック
CAT5eケーブル用接続端子 RJ45×2
伝送距離 最大300m (CAT5ケーブル使用時)
電源入力 DC5V 2,000mA 安定化電源アダプタ付属
消費電流 700mA (最大)
動作環境 温度:0~55℃  湿度:最大95%RH
質 量 200g
外形寸法 88(W) x 96(H) x 30(D)mm

※ツイストペアケーブルの両端はRJ45プラグ、ストレート結線で加工してください。
※色ずれ調整用アダプターを使用しても色ずれを取りきれない場合があります。

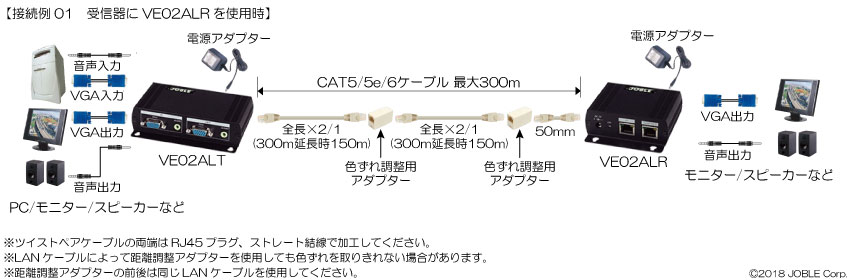

【接続例】

接続例はクリックして拡大できます。
