【VE02ALT】
VGA･音声2分配出力CAT5送信器
LANケーブル(CAT5e/6)1本を使用して、
VGA(アナログRGB)・ステレオ(LINE)音声を2分配出力
各系統最大300m伝送、対応最大解像度は1920×1200。
受信器はVE02DALSを使用します(別売)。
受信器は最大5段まで接続することができます。
【梱包数量】
VE02ALT x1
電源アダプター x1
【特徴】
- 高解像度VGAを2分配出力、各最大300m伝送。再延長も可能
- ループ出力機能
- 受信器の選択
- 映像のゲイン、明るさを調整
- 各種通信方式などに対応
1920×1200の高解像度VGAを2分配出力しLANケーブル1本で各系統最大300m伝送
受信器(VE02DALS)からさらにLANケーブルを使用し再延長が可能。
※再延長は2系統共に最大5段、総延長600mまで可能
VE02ALTはVGA(アナログRGB)と音声のループ出力機能を搭載
伝送先の映像を確認することができます。
受信器はVE02DALSまたはVE02ALRの2種類から選択することができます。
伝送できる距離や解像度に違いはなく、本機との配線方法が異なります。
・VE02DALS：色ずれ補正機能を持っており、1本のLANケーブルで配線できます。
・VE02ALR：色ずれを補正するため配線の中間地点とVE02ALR直近に色ずれ補正用アダプターが必要となります。
※詳しくは接続例をご参照ください。
※VE02ALRは販売終了品となったため、受信器はVE02DALSをご使用ください。
受信器(VE02DALSまたはVE02ALR)で映像のゲインと明るさの調節がボリュームで可能。
送信側機器(VE02ALTT)はDDC、DDC2B、および仮想DDC、DDCバックアップ機能に対応。
【使用例】
- 既存のLANケーブル配線を有効に使いたいときに
- ケーブル補償器などのコスト削減に
【仕様】
| 型 番 | VE02ALT |
| 対応解像度 | 最大1920 ×1200 |
| 映像信号 入出力 | アナログRGB 75Ω 0.7Vp-p |
| 同期信号 入出力 | H/V分離同期 5V TTL |
| 水平周波数 | 30 ～ 95 kHz |
| 垂直周波数 | 50 ～ 180 Hz |
| VGA接続端子 | ミニDSub15ピン(3列) メス |
| アナログ音声 入出力 | 10kΩ 3Vp-p (最大) |
| アナログ音声 周波数 | 20 ～ 20kHz -3dB |
| アナログ音声 接続端子 | φ3.5mm ステレオミニジャック |
| CAT5ケーブル用接続端子 | RJ45 ×2 |
| 伝送距離 | 最大300m |
| 電 源 | DC5V |
| 消費電力 | 3.5W (最大) |
| 動作環境 | 温度：0 ～ 55℃ 湿度：最大95%RH(結露不可) |
| 外形寸法 | 125(W) × 30(H) × 96(D)mm |
| 質 量 | 約270g |
| 付属品 | 取扱説明書、VGAケーブル、音声ケーブル(φ3.5mmステレオミニプラグ 750mm)×1、 固定ネジ+アンカー×4セット、電源アダプター(入力：AC100-240V 出力DC5V)×1 |
※ツイストペアケーブルの両端はRJ45プラグ、ストレート結線で加工してください。
※受信器にVE02ALRを使用した際、色ずれ調整用アダプターを使用しても色ずれを取りきれない場合があります。
※VE02ALRは販売終了品となったため、受信器はVE02DALSをご使用ください。
【接続例】
接続例はクリックして拡大できます。
・受信機にVE02ALRを使用した場合
※VE02ALRは販売終了品となったため、受信器はVE02DALSをご使用ください。

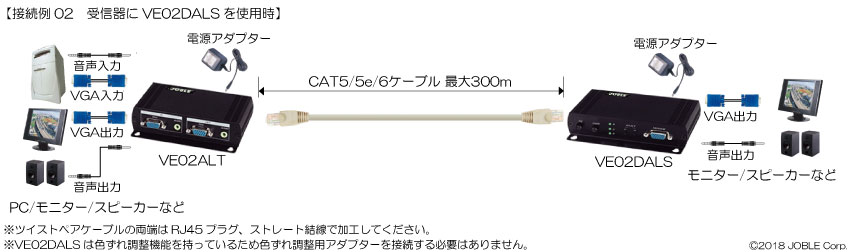

・受信機にVE02DALSを使用した場合

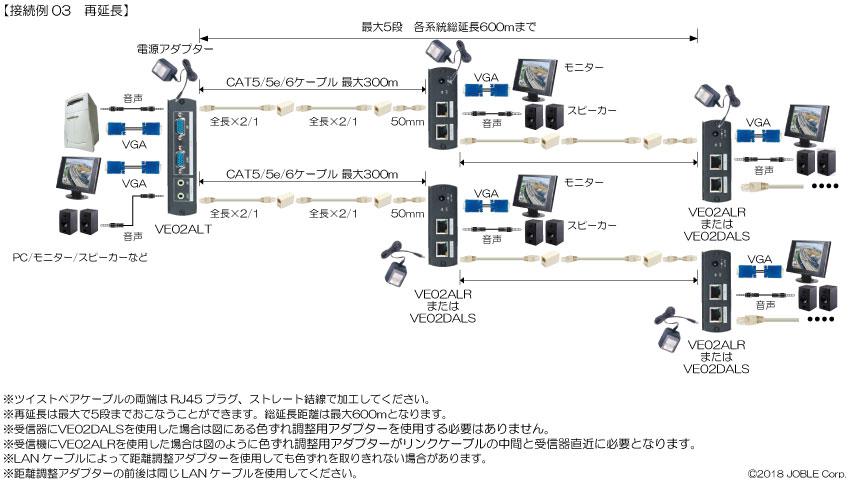

・再延長を行う場合
※VE02ALRは販売終了品となったため、受信器はVE02DALSをご使用ください。
