【VE02DALS】
VGA・アナログ/デジタル音声 CAT5e伝送受信器
色ずれ補正機能搭載 再延長対応
VE01-T(TTA111VGA-T) , VE02-T(VD102-T) , VE05-T(VD105-T) , VE02ALT , VE05ALT , VE10DAL
それぞれに対応した色ずれ補正機能、再延長対応受信器
VGA伝送時に発生する色ずれに対して調整アダプターが使用できない場合
ご使用ください。
【特徴】
- 受信可能解像度、音声
- 映像のゲイン、明るさを調整
- 色ずれ補正機能
- 再延長対応
受信できる最大解像度は1980×1200。
音声はアナログ/ステレオ音声(LINE)とデジタル音声(S/PDIF 同軸/光)にそれぞれ対応
映像のゲインと明るさの調節がボリュームで可能。
LANケーブル内のツイスト線の撚り密度の違いによって発生する色ずれを補正します。
色ずれ補正用アダプターが使用できない場合等に有効です。
再延長機能に対応しているためVE02ALT , VE05ALT , VE10DALで使用することができます。
【使用例】
- 既存のLANケーブル配線を有効に使いたいときに
- ケーブル補償器などのコスト削減に
【仕様】
| 型 番. | VE02DALS |
| 対応解像度 | 最大1920 × 1200 |
| 映像信号 出力 | アナログRGB 75Ω 0.7Vp-p |
| 同期信号 出力 | H/V分離同期 5V TTL |
| 水平周波数 | 30～95 KHz |
| 垂直周波数 | 50～180 Hz |
| VGA接続端子 | ミニDsub15メス |
| アナログ音声 出力 | 10KΩ 3Vp-p (最大) |
| アナログ音声 周波数 | 20～20KHz -3dB |
| アナログ音声 接続端子 | 3.5mm ステレオミニジャック |
| デジタル音声 接続端子 | S/PDIF 同軸(RCA)×1、光×1 |
| CAT5eケーブル用接続端子 | RJ45 |
| スキュー調整範囲 | 0～62ns （2nsステップ） |
| 伝送距離 | 最大300m (CAT5ケーブル使用時) |
| 電源入力 | DC5V (付属電源アダプター使用) |
| 消費電力 | 最大5W |
| 動作環境 | 温度：0～55℃ 湿度：最大95%RH(結露不可) |
| 外形寸法 | 125(W) x 30(H) x 95(D)mm |
| 質 量 | 280g |
| 付属品 | 取扱説明書、電源アダプター(DC5V 2A)×1 固定ネジ+アンカー×2セット |

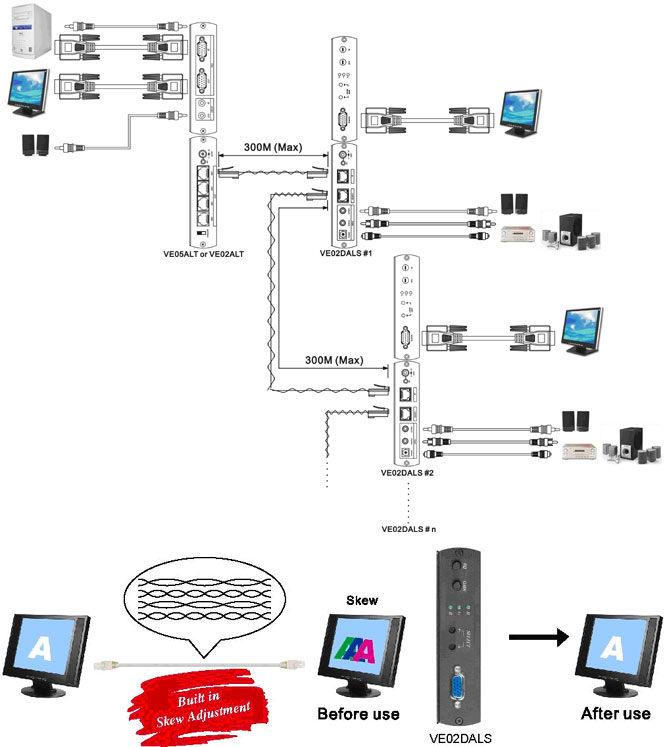

【接続例】
接続例はクリックして拡大できます。
