【VE05AL】

VGA・ステレオ音声用CAT5e伝送器 5分配出力 再延長対応

LANケーブル(CAT5e/6)1本を使用して、
VGA(アナログRGB)・ステレオ(LINE)音声を4分配出力、各系統最大300m伝送。
VE02ALR(受信器)からLANケーブルを使用して最大5段階、
4系統全て総延長600mまで再延長が可能
対応最大解像度は1920×1200
再延長する場合は別途受信器をお求めください。
【梱包数量】
VE05ALT(送信器) x1
VE02ALR(受信器) x1

【特徴】

  • 高解像度VGAを4分配出力、各最大300m伝送。再延長も可能
  • 1920×1200の高解像度VGAを4分配出力しLANケーブル1本で各系統最大300m伝送
    受信器(VE05ALR)からさらにLANケーブルを使用し再延長が可能。
    ※再延長は4系統全て最大5段、総延長600mまで可能
    ※VE05ALRは1台のみ付属します。再延長をする場合は別途VE05ALRまたはVE02DALSが必要です。

  • ループ出力機能
  • VE05ALTはループ出力機能を搭載
    伝送先の映像を確認することができます。

  • 映像のゲイン、明るさを調整
  • 受信器側機器(VE05ALR)で映像のゲインと明るさの調節がボリュームで可能。

  • 伝送時に発生する色ずれ防止アダプター付属
  • 伝送時に色ずれの発生を防止するアダプターを付属しており
    長距離の伝送を行った場合でも色ずれを起こすことなく伝送できます。
    ※調整アダプターは伝送ケーブルの中間に設置する必要があります。(100m延長の場合50mの位置となります。)
      伝送ケーブルの中間に設置出来ない場合は色ずれ補正対応受信器「VE02DALS」をご使用ください。

  • 各種通信方式などに対応
  • 送信側機器(VE05ALT)はDDC、DDC2B、および仮想DDC、DDCバックアップ機能に対応。

【使用例】

  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル補償器などのコスト削減に

【仕様】

型 番 VE05ALT VE02ALR
対応解像度 最大1920 × 1200
映像信号 入出力 アナログRGB 75Ω 0.7Vp-p
同期信号 入出力 H/V分離同期 5V TTL
水平周波数 30~95 KHz
垂直周波数 50~180 Hz
VGA接続端子 ミニDsub15メス
アナログ音声 入出力 10KΩ 3Vp-p (最大)
アナログ音声 周波数 20~20KHz -3dB
アナログ音声 接続端子 3.5mm ステレオミニジャック
CAT5eケーブル用接続端子 RJ45×4 RJ45×2
伝送距離 最大300m (CAT5eケーブル使用時)
電源入力 DC5V 2,000mA 安定化電源アダプタ付属
消費電流 600mA (最大)
動作環境 温度:0~55℃  湿度:最大95%RH
重 量 280g 200g
外形寸法 125(W) x 96(H) x 30(D)mm 88(W) x 96(H) x 30(D)mm

※付属品の調整アダプターは伝送ケーブルの中間に設置する必要があります。(100m延長の場合50mの位置となります。)
  伝送ケーブルの中間に設置出来ない場合は色ずれ補正対応受信器「VE02DALS」をご使用ください。

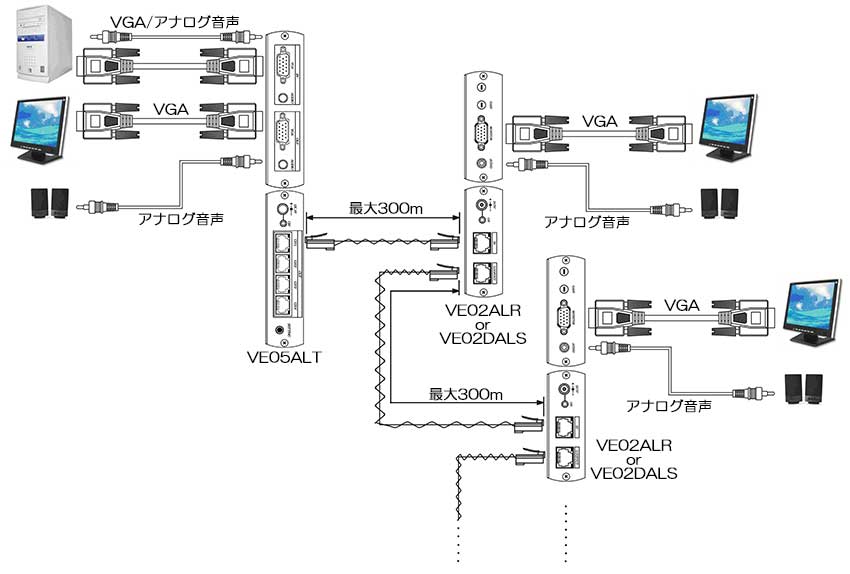

【接続例】

接続例はクリックして拡大できます。

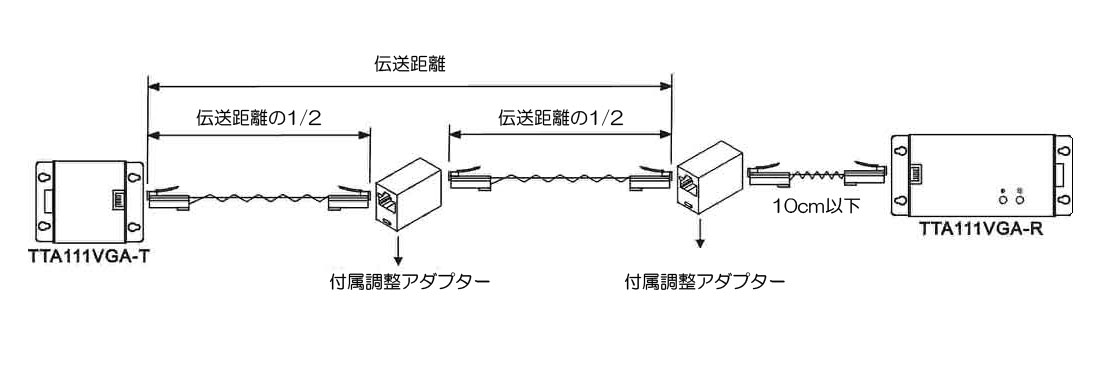

色ずれ調整アダプター使用方法
