【VH01E】
VGA･音声 → HDMIコンバーター
オープン価格
VGA(アナログRGB)信号とステレオ音声信号(LINE)または
デジタル音声信号(S/PDIF同軸をHDMI信号に変換
【特徴】
- VGA(アナログRGB)信号変換
- 音声信号変換
VGA(アナログRGB)信号をHDMI信号へ変換出力します。
最大1920×1200 60Hzの解像度に対応しています。
音声入力はアナログステレオ(LINE)または、デジタル(S/PDIF同軸)に対応しています。
※アナログとデジタル音声の同時接続はできません。
【仕様】
| 型 番 | VH01E | ||
| 映像入力信号 | VGA(アナログRGB)：ミニDsub15メス端子 | ||
| 入力可能解像度 | 800×600 60Hz | 1280×960 60Hz | 1600×1024 60Hz |
| 1024×768 60Hz | 1280×1024 60Hz | 1600×1200 60Hz | |
| 1152×864 60Hz | 1360×768 60Hz | 1680×1050 60Hz | |
| 1280×720 60Hz | 1400×1050 60Hz | 1920×1080 60Hz | |
| 1280×768 60Hz | 1440×900 60Hz | 1920×1200 60Hz | |
| 1280×800 60Hz | 1600×900 60Hz | － | |
| 音声入力信号 | アナログステレオ (LINE) ： ステレオミニジャック (φ3.5mm 3Vp-p 10kΩ) デジタル (S/PDIF同軸) ： RCAメス 75Ω （48kHz 16bit LPCMのみ対応） |
||
| 出力信号 | HDMI (映像･音声) ： タイプA メス | ||
| 電源電圧 | DC5V (電源アダプター DC5V 2A 付属) | ||
| 消費電力 | 最大4.0W | ||
| 動作環境 | 温度 ： 0 ～ 70℃ 湿度 ： 最大95%RH (結露不可) |
||
| 外形寸法 | 92(W) x 25(H) x 74.5(D) mm | ||
| 質 量 | 約170g | ||
| 付属品 | 取扱説明書、電源アダプター×1、 固定ネジ+アンカー×2セット |
||
※WindowsPCなどEDIDを確認して映像を出力する機器の場合は
初回接続時に「1280×768 60Hz」で映像が出力されます。
この解像度に対応していないモニターを接続する場合は
マルチモニターやセーフモードを利用して解像度を変更してください。
※アナログとデジタル音声は同時接続はできません。(自動認識)
※映像はVGA信号で入力された解像度･周波数がそのままHDMIで出力されます。
※音声はHDMIエンベデット出力となります。

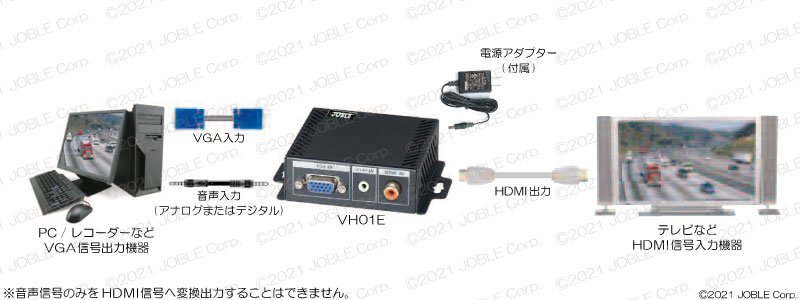

【接続例】
接続例はクリックして拡大できます。
