VKM03 VGA・USB・音声・赤外線リモコン CAT5e伝送 | 株式会社ジョブル 製品情報
販売終了

【VKM03】

VGA・USB・音声・赤外線リモコン CAT5e伝送

オープン価格

アナログRGB(VGA)とUSB2.0、、RS232C、音声(モノラル)、
赤外線リモコン信号をLANケーブル(CAT5e/6)を使用して
最大140m伝送
コンピュータを本体から離れた場所で操作する場合に有効です。
【梱包数量】
VKM03T x1
VKM03R x1

【特徴】

  • USB・VGA・音声・赤外線リモコン伝送
  • LANケーブル1本でアナログRGB(VGA)とUSB2.0、音声(モノラル)、赤外線リモコン信号を最大140m伝送。
    アナログRGBの最大解像度は1920×1080、2.0対応のキーボードやマウス、プリンターなどの接続に有効
    ※Webカメラには対応しておりません。

  • ループ出力
  • PC側機器(VKM03T)はループ出力が可能です。

  • RS232C通信速度
  • RS232Cの通信速度は固定となっています。(初期値は115,200bps)
    出荷時、通信速度を変更することができますので、速度変更が必要な場合はお申し付けください。
    対応通信速度 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200bps

  • 長距離伝送
  • VKM03の間にSR01を使用することによって、伝送距離を最大240mに延長することができます。

  • 抜き差しが簡単なRJ45接続
  • LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチでケーブルの抜き差しができます。

【仕様】

型番 VKM03T VKM03R
設置箇所 送信(PC)側 受信(モニター)側
イーサネット仕様
対応イーサネット規格 100BASE-TX / 1000BASE-T (Auto Negotiation)
※100BASE-TXは設定時のみ使用可能です。
信号配信時は1000BASE-Tをご使用ください。
接続端子 MDI  RJ45×1
対応イーサネットケーブル CAT5e以上(CAT6推奨) UTPケーブル単線
イーサネットケーブル長 100m以下 (VKM03T/R直接接続時のみ140m (※1))
配信プロトコル ユニキャスト / マルチキャスト(設定メニューから切替)
VGA仕様
対応解像度 最大1920×1080  85Hz
VGA端子 ミニDsub15メス ×2 ミニDsub15メス ×1
(入力1, スルー出力1)
USB仕様
対応USB規格 USB1.0, 1.1, 2.0 ×1 USB1.0, 1.1, 2.0 ×4
USB端子 タイプB ×1 タイプA ×4
対応USB機器 USBマスストレージクラス, USB HIDクラス
RS232C仕様
対応伝送速度 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400
RS232C端子 Dsub9メス DCE ×1 Dsub9オス DTE ×1
音声仕様
対応信号 不平衡 ラインレベル 不平衡 ラインレベル
アナログ音声入力 アナログ音声出力
音声端子 φ3.5mmステレオミニジャック ×1 φ3.5mmステレオミニジャック×1
IR(赤外線)仕様
IR受光/発光角度 発光部:±30° 受光部:±55°
IR受光/発光距離 最大3~5m
IR発光部接続端子 φ3.5mmステレオミニジャック ×1
電源仕様
電源入力 DC5V(AC100V入力電源アダプター付属)
消費電力 約5.5W
一般仕様
外形寸法 125(W)×30(H)×120.5(D) mm
質量 各約340g
動作環境 温度:0~55℃ 湿度:最大95%RH(結露不可)
※RS232Cを使用する場合は注文時に希望の通信速度をお伝えください。通信速度を設定して出荷させていただきます。
※伝送距離・伝送速度は使用するケーブル、機器、設置環境により変化します。余裕を持った設計をお薦めします。

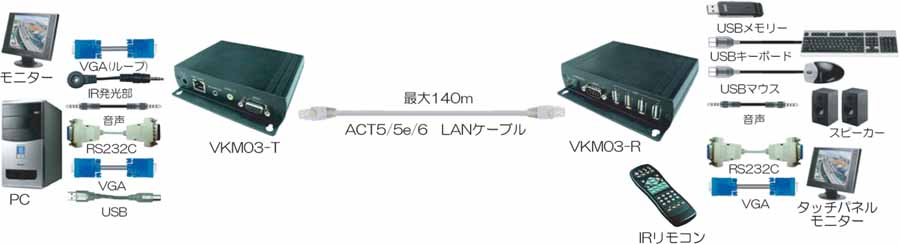

【接続例】

接続例はクリックして拡大できます。

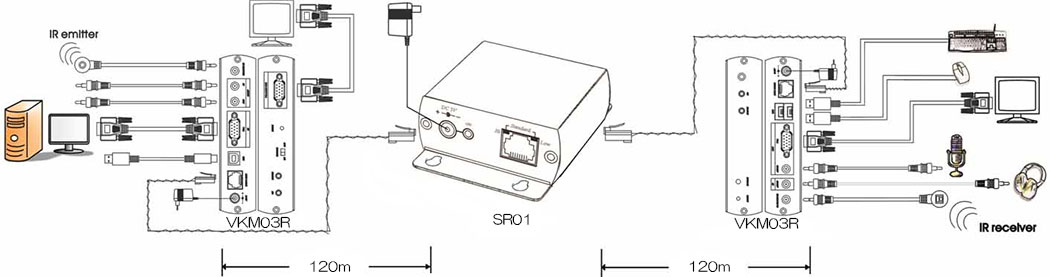

SR01を使用し伝送距離を延長する場合
