【VKM04】

VGA・USB・音声・赤外線・RS232C CAT5e伝送器

オープン価格

CAT5eまたはCAT6ケーブル(UTP/STP 24AWG 単線)を使用して、
VGA(アナログRGB)とUSB2.0、音声、赤外線リモコン信号、
RS232Cを最大140m延長する伝送器です。
送信器はVGA信号のループ出力を行える為、
VGA信号出力機器の近くで映像の確認が行えます。

【梱包数量】
VKM04T (送信器) x1
VKM04R (受信器) x1
電源アダプター付属

【特徴】

  • VGA・USB・音声・赤外線リモコン・RS232C伝送
  • CAT5eまたはCAT6ケーブル(UTP/STP 24AWG 単線)を使用して、
    VGA(アナログRGB)とUSB2.0、音声、赤外線リモコン信号、RS232Cを最大140m伝送。

  • VGA信号伝送
  • 最大延長距離はCAT5eを使用した場合120m、CAT6ケーブルを使用した場合140mとなります。
    また、対応解像度は最大1920×1200 60Hzとなります。

  • VGA信号ループ出力
  • VKM04T(送信器)はVGA信号のループ出力が可能です。
    延長を行った場所だけでなく、VGA信号出力機器の近くで映像を確認することができます。

  • USB信号伝送
  • VKM04R(受信器)はUSBポートを4つ装備しています。
    全てのポートが2.0に対応しており、各種USB機器を接続できます。

  • 音声伝送
  • 音声はアナログ音声に対応しており、双方向で通信を行えます。

  • 赤外線リモコン伝送
  • VKM04R(受信器)からVKM04T(送信器)へ赤外線リモコン信号を伝送することができます。
    延長を行った場所からレコーダーなどのVGA信号出力機器を操作可能です。

  • RS232C伝送
  • RS232C信号は双方向の同時通信が可能です。(TxD、RxDのみ)
    また、最大通信速度は115200bpsとなります。

  • 伝送距離延長
  • ギガビットに対応したイーサネットリピーターやスイッチを使用することにより
    伝送距離を最大200mまで延長することができます。
    ※VKM04の伝送はイーサネットを使用しておりますが、常時760Mbps以上の通信を行っています。
     また、任意のIPアドレスを与えることができないためイーサネットスイッチで延長する場合は
     専用のLANで使用してください。

【仕様】

型番 VKM04T (送信器) VKM04R (受信器)
映像/音声
入出力
映像入力 1系統 (ミニDsub15 メス)
映像出力 1系統 (ミニDsub15 メス)
※入力映像信号のループ出力
1系統 (ミニDsub15 メス)
対応解像度 最大1920×1200 60Hz
音声入出力 LINE入力×1
LINE出力×1
マイク入力(モノラル)×1
LINE出力×1
音声入出力
端子
Φ3.5mmステレオミニジャック
ネットワーク
仕様
LANケーブル
接続
RJ45×1 (UTP/STP対応)
・送信器と受信器を直接接続する場合
CAT5e:最大120m
CAT6ケーブル:最大140m
・リピーターやスイッチで延長する場合
挿入機器前後:最大100m
※リピーター類はギガビット対応必須
インター
フェース
仕様
USB USB2.0×1(Type B) USB2.0×4(Type A)
通信速度:各最大12MB/s 合計最大34MB/s
供給可能電流:各最大500mA 合計最大1,500mA
RS232C 1ポート(Dsub9 メス) 1ポート(Dsub9 オス)
RS232C
通信速度
最大115,200bps
赤外線 出力×1
※Φ3.5mmステレオミニジャック
20~60kHz対応
受光部×1(本体前面 ±45度 最大5m)
入力×1
※Φ3.5mmステレオミニジャック
機器設定 RS232C
通信速度切替
底面のプッシュSW
チャンネル/
グループ切替
チャンネル:機器前面のロータリーSW
グループ:底面のDIP SW
その他仕様 電源電圧 DC5V Φ2.5×5.5mm DCジャック
(電源アダプター DC5V 2A付属)
消費電力 約5W 約2W
※USBデバイス未使用時
動作環境 温度:0℃ ~ 50℃
湿度:5% ~ 95%RH (結露不可)
外形寸法 125(W) × 30(H) × 140(D)mm
質量 約390g 約385g
付属品 取扱説明書、電源アダプター×2、USBケーブル (A⇔B 1,200mm)×1、
赤外線発光ケーブル (送信器用 1,700mm)×1、VGAケーブル (850mm)×1
音声ケーブル (両端Φ3.5mmステレオミニプラグ800mm)×1、
ゴム足×8、ネジ+アンカー×8組

※USB接続について
・接続可能なUSBデバイスは以下の通りとなります。
 HID (ヒューマンインターフェイスデバイス:キーボード/マウス)
 MSC (マスストレージクラス:USB メモリ/HDD、メモリカードリーダー)
 Image (イメージングデバイス:USB カメラ)
 Wireless Controller (ワイヤレスコントローラー:Bluetooth アダプター)
 CDC (コミュニケーションデータクラス:RS232C 変換器)
 USB Hub

※RS232C通信について
・TxD、RxD、GNDのみ使用可能
・送信器とPCを接続する場合はストレートケーブルを使用してください。
・受信器とPCを接続する場合はクロスケーブルを使用してください。

※赤外線信号について
・受信器用の赤外線受光ケーブルはオプション品となります。型番:IR-CR01

【接続例】

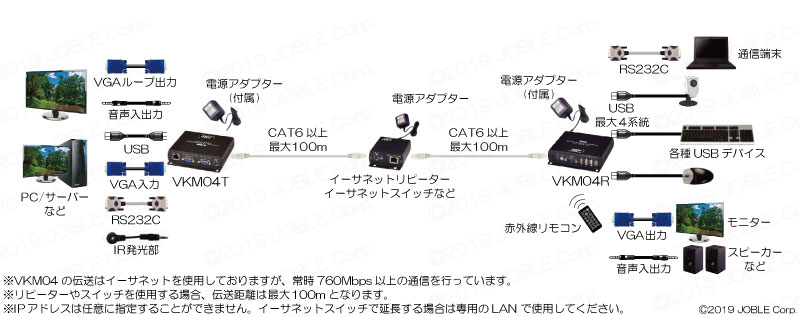

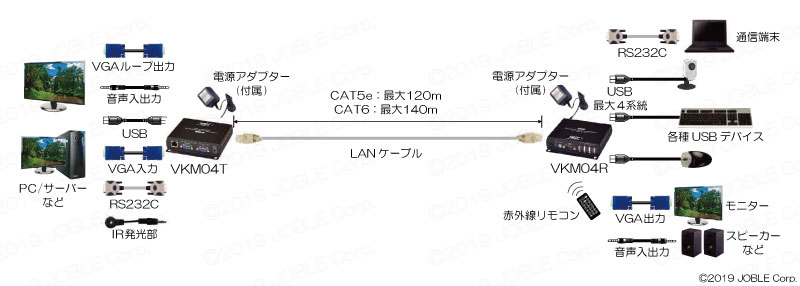

接続例はクリックして拡大できます。
