AA001 マイクロフォン内蔵ケーブル | JOBLE 株式会社ジョブル 製品情報

【AA001】

マイクロフォン内蔵カメラケーブル

オープン価格

AA001は、カメラへの電源、映像配線ケーブルにマイクロフォンを内蔵(LINEレベル出力)したカメラケーブルです。
カメラの映像をモニターやDVRに送る映像ケーブル、カメラに電源を供給する電源ケーブルに加え、 ケーブルにマイクロフォンを内蔵しているため、マイクを内蔵していないカメラに、簡単に 音声機能を追加できます。
マイクロフォンはケーブルの途中に内蔵されているため、固定方法に悩まず簡単に設置ができます。
※電源アダプター別売

【特徴】

  • マイク付き
  • カメラケーブルにマイクロフォンが内蔵されています。マイク非内蔵の カメラにも簡単にマイク機能を追加できます。また、ケーブルの途中に コンパクトに内蔵されているため、マイクの固定方法に悩む必要はありません。

  • DC12Vで動作
  • マイクロフォンは一般的にDC電源カメラで使用するDC12Vで駆動。 モニター側からDC12V電源を供給するだけで、カメラとマイクロフォンの 両方に電源の供給が出来ます。

  • ラインレベル音声出力
  • マイクにはアンプが内蔵されており、ラインレベルで音声が出力されるため、 そのままスピーカーやDVRに接続することが出来ます。

  • 140mm+480mmケーブル
  • マイクロフォンをはさんでカメラ側140mmとモニター側480mmのケーブルが付属します。

  • -10℃対応
  • 動作温度範囲-10~+45℃に対応。暖房設備のない場所でも使用できます。

【使用例】

  • マイクを内蔵していないカメラにマイク機能を追加するとき
  • 外付けマイクの固定が難しいとき

【仕様】

型 番 AA001
音声入力 最大2Vp-p 1系統
感 度 -65dB

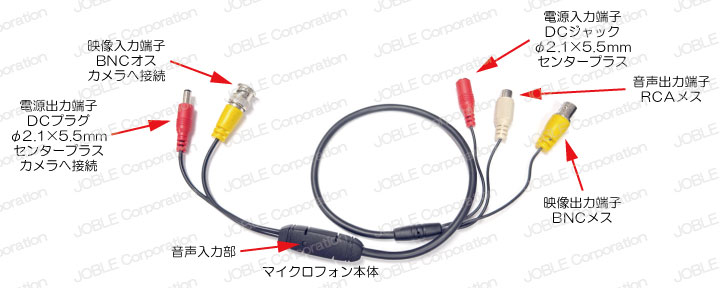

接続端子 音声出力:RCAメス
映像入力:BNCオス
映像出力:BNCメス
電源入力:DCジャック(2.1×5.5mm)
電源出力:DCプラグ (2.1×5.5mm)
電源入力 DC12V (±0.5V)
※電源アダプター別売
消費電流 10mA
動作環境 動作温度:-10~45℃
動作湿度:最大95%RH(結露不可)
外形寸法 マイクロフォン部:40(W)×8(H)×14.5(D)mm
ケーブル長 カメラ側:140mm
スピーカー側:480mm
質 量 100g
規 格 UL / RoHS / CE / FCC 対応

※高感度マイクロフォンを使用しているため、マイクロフォン部分とスピーカーは 5m以上離して設置してください。

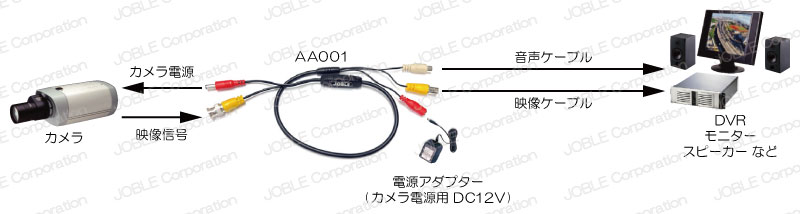

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
