【AA003】
アンプ内蔵小型マイクロフォン
オープン価格
AA003は、監視カメラなどと組み合わせて使用できる、アンプ内蔵マイクロフォンです。
DC12V電源を供給すると、LINEレベルの音声信号を出力します。
※電源アダプター別売
【特徴】
- 機器組み込みに最適なコンパクトサイズ
- DC12Vで動作
- ラインレベル音声出力
- 500mmケーブル
- -10℃対応

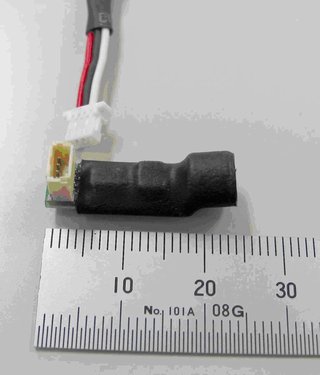

マイクロフォン本体部分は7x8x24mmと非常にコンパクト。 カメラハウジング内に組み込んだり、壁や天井への埋め込みなど 容易に行うことが出来ます。
マイクロフォンは一般的にDC電源カメラで使用するDC12Vで駆動。 カメラ電源を分岐して電源の供給が出来ます。
マイクにはアンプが内蔵されており、ラインレベルで音声が出力されるため、 そのままスピーカーやDVRに接続することが出来ます。
500mmのケーブルで接続されているため、自由な位置にマイクの設置が出来ます。
動作温度範囲-10～+45℃に対応。暖房設備のない場所でも使用できます。
【使用例】
- カメラハウジング内への組み込みに
- 壁や天井への埋め込みに
【仕様】
| 型 番 | AA003 |
| 音声入力 | 最大2Vp-p 1系統 |
| 感 度 | -66dB ±3dB |
| 接続端子 | 音声出力：RCAメス |
| 電源入力：DCジャック(2.1×5.5mm) | |
| 電源入力 | DC12V (±0.5V) ※電源アダプター別売 |
| 消費電流 | 10mA |
| 動作環境 | 動作温度：-10～45℃ |
| 動作湿度：最大95%RH(結露不可) | |
| 保存温度 | -30～60℃ |
| 外形寸法 | マイクロフォン部：7×8×24mm |
| ケーブル長 | 500mm |
| 質 量 | 25ｇ |
| 規 格 | UL / RoHS / CE / FCC 対応 |
※高感度マイクロフォンを使用しているため、マイクロフォン部分とスピーカーは 5m以上離して設置してください。

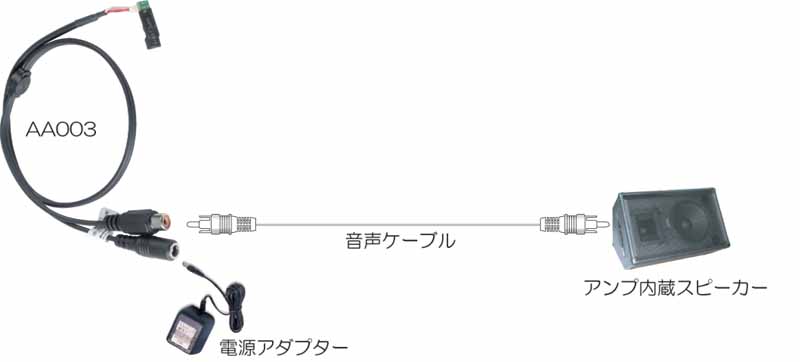

【接続例】
接続例はクリックして拡大できます。
