VAD-PA022A.TRC.35 / VAD-PA022A.RTC.35 2系統双方向シリアル信号+2系統双方向音声光ファイバー伝送装置 | 株式会社ジョブル 製品情報
光ファイバー伝送装置 > 音声信号 > VAD-PA022A.TRC.35 / VAD-PA022A.RTC.35

【VAD-PA022A.TRC.35】(送信器)
【VAD-PA022A.RTC.35】(受信器)

2系統双方向シリアル信号+2系統双方向音声光ファイバー伝送装置

オープン価格

2系統の制御信号と音声信号を双方向伝送します。
シングルモードケーブル使用時20km
マルチモードケーブル使用時3km伝送します。

【梱包数量 送信器/受信器共通】
VAD-PA022A.TRC.35 送信器 x1
電源アダプター付属

VAD-PA022A.RTC.35 受信器 x1
電源アダプター付属

※送信器、受信器はセットではなく、単体での販売となります。

【特徴】

  • 長距離伝送
  • 1本の光ファイバーケーブルを使用して2系統の制御信号と音声信号を長距離伝送することができます。
    シングルモード光ファイバーケーブルを使用時、最大20km
    マルチモード光ファイバーケーブルを使用時、最大3kmの伝送を行えます。

  • 制御信号
  • 制御信号はRS232CとRS485に対応しております。
    RS232CとRS485は同時に双方向伝送が可能です。
    RS485は半二重通信し対応しており、最大128台の機器を接続することができます。

  • 高品質音声 (双方向)
  • 音声信号は0.000022%の少ない音声歪みで伝送することができ、
    2系統を利用して高音質なステレオ音声を伝送することができます。
    また、双方向通信に対応しております。

  • 幅広い動作温度範囲
  • -20 ~ 75℃の幅広い温度範囲で利用することができます。
    従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
    温度環境が厳しいエリアでも運用が可能です。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    音声信号がほとんど劣化せず、鮮明な信号のまま長距離伝送が可能です。

  • DC9~12V動作
  • 付属の電源アダプターまたはDC9~12Vで動作。
    商用電源での運用はもちろん、カメラハウジング内に設置して
    カメラ電源を利用して運用することもできます。

【使用例】

  • 広大な敷地内での伝送システム
  • ノイズ発生源の多い施設での伝送システム
  • ノイズを発生させてはならない施設での伝送システム
  • 過酷な環境下での伝送システム
  • ボックス内などへの組み込んでの伝送システム

【仕様】

型 番 VAD-PA022A.TRC.35 / VAD-PA022A.RTC.35 共通
伝送方式 デジタル
音 声 チャンネル数 / 方向 2/⇔
信 号 アナログ音声 LINEレベル
入力インピーダンス 34Ω
帯域幅 10Hz ~ 20kHz
サンプリングレート 192kHz
S/N比 78dB
量子化ビット数 24bit
入力電位 −8V ~ +8V
ダイナミックレンジ 114dB
接続端子 3ピン端子台ブロック×4
シリアル
データ
チャンネル数 / 方向 2/⇔
形 式 RS232C+RS485
通信速度 RS232C:最大1000kbps
RS485:最大500kbp
信号誤り率 1×10-9以下
接続端子 RS232C:端子台ブロック(3ピン)
RS485:端子台ブロック(2ピン)
光ファイバー数 1
波 長 1310/1550nm
送出出力 −3 ~ −9dBm
受信感度 −22dBm
リンクバジェット 最大19dB
伝送距離 マルチモード 3km
シングルモード 20km
光接続端子 SC
電源電圧 入力範囲:DC9 ~ 12V (電源アダプター DC12V 1A 付属)
消費電力 約2.4W
外形寸法 87.9(W)×22.9(H)×103.5(D)mm
質 量 250g
動作温度範囲 −20 ~ 75℃
動作湿度範囲 0 ~ 95%RH (結露不可)
型番詳細 VAD-PA022A.TRC.35 送信器
VAD-PA022A.RTC.35 受信器
備 考 電源アダプター DC12V 1A付属
送信器、受信器はそれぞれ単体での販売となります
ケースタイプ用19インチラックマウントシャーシ「VAD-RACK-SD-ET」
および「VAD-RACK-SD-4U」に最大16台設置可能

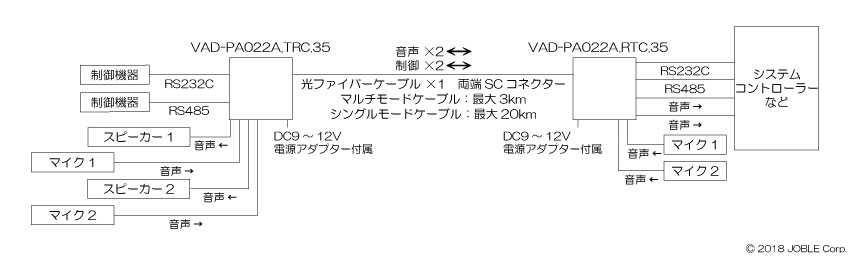

【接続例】

接続例はクリックして拡大できます。
