AE01-Tは、モノラルアナログ音声信号をLANケーブル(CAT5/5e/6)を
使用して最大600m伝送する音声延長器です。
LANケーブルとの接続は端子台で確実に接続出来ます。
グランドループアイソレーター(トランス)を内蔵しているので、
機器間の電位差によって発生するノイズを抑えます。
【梱包数量】
AE01-T(送受兼用) x2
LANケーブル(CAT5/5e/6)内の1ペアを使用して、ラインレベルの
1系統のモノラルアナログ音声信号(不平衡)を伝送します。

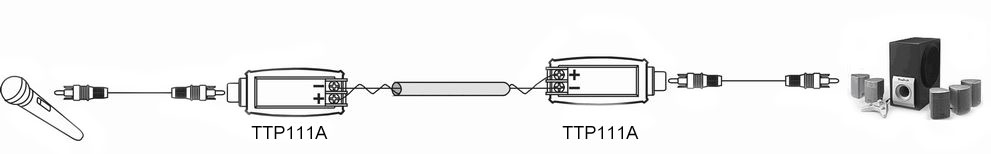

LANケーブルの両端に本器を取り付けるだけで手軽に最大600mまで
音声信号を延長することが出来ます。
送信側、受信側ともに電源の接続は不要なので、
設置コストの削減が出来ます。
20~20kHzの音声帯域伝送に対応しているので、肉声だけでなく
音楽の伝送にもご利用いただけます。
グランドループアイソレーター(トランス)を内蔵しているので、
接続する機器間の電位差により発生するノイズを抑えることが出来ます。
LANケーブルとの接続は、ねじ式端子台を使用。しっかり確実にケーブルを固定します。
また、余った線は映像伝送や電源用など、別の用途にも使用出来ます。
※コネクターで簡単にケーブルの抜き差しをしたいときにはRJ45接続の
「AE01」を
ご利用ください。
送信器・受信器のどちらにも使用出来るトランシーバータイプ。
設置時に送信器と受信器を間違える心配がありません。
安価で入手性のよいLANケーブルを使用出来ます。
障害発生時などでもすぐに対応が可能です。
型 番 | AE01-T |
音声接続 | モノラルアナログ音声1系統 ラインレベル アンバランス -3dBV (2.0Vp-p) RCAメス ×1 |
UTP接続 | ネジ式端子台 ×2 |
伝送ケーブル | UTP:CAT5/5e/6 AWG24 ストレート結線 その他:インピーダンス75~120Ωのツイストペアケーブル (1ペア) |
最大伝送距離 | 600m |
音声帯域 | 20Hz~20kHz |
電源 | 不要 |
動作環境 | 温度:-10~45℃ 湿度:5~95%RH(結露不可) |
外形寸法 | 25(W) x 22(H) x 58(D)mm |
質量 | 約25g |
付属品 | 取扱説明書 |
