2音声+RS232C+RS422/485+2接点信号 光送信、受信器 (シングル 1心)

【VAD-D022A/2AR.L1.T.37】(送信器)
【VAD-D022A/2AR.L1.R.37】(受信器)

オープン価格

音声2系統と制御信号(RS232C+RS442/485)と接点信号2系統を
シングルモード光ファイバーケーブル使用時最大20km
マルチモード光ファイバーケーブル使用時最大5km伝送します。
幅広い動作温度範囲に対応しており、環境の厳しい場所にも設置が
可能です。
Dシリーズ専用シャーシと組合わせての運用が可能です。
VAD-D022A/2AR.L1.T.37(送信器)とVAD-D022A/2AR.L1.R.37(受信器)、
単体での販売となっています。
※Dシリーズ専用シャーシはオプションとなります。

【特徴】

  • 幅広い動作温度範囲
  • -20~75℃の幅広い温度範囲で利用することができます。
    従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
    温度環境が厳しいエリアでも運用が可能です。

  • 長距離伝送
  • コンポジット映像1系統とデジタル信号をシングルモード光ファイバーケーブル使用時最大30km
    マルチモード光ファイバーケーブル使用時最大5km伝送ができます。

  • Dシリーズ用シャーシと組合せ
  • 各種Dシリーズ専用シャーシと組合わせて使用することによりさまざまな運用が可能です。
    ※専用シャーシは単独設置用と19インチラックマウント用をご用意しております。

  • シングル/マルチケーブル両対応
  • 本器1台でマルチモードファイバーとシングルモードファイバーの
    両方に対応。移設やケーブルの張り替えを行ってもそのまま
    使用することができます。

  • DC9~12V動作
  • 付属の電源アダプター(AC100V)またはDC9~12Vで動作。
    商用電源での運用はもちろん、カメラハウジング内に設置して
    カメラ電源を利用して運用することもできます。

  • 小さなスペースにも配線が可能
  • 光ファイバーケーブルの直径は3mm程度。
    既に配線がされている場所でも、多少のスペースがあれば配線が可能です。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。

【使用例】

  • 広大な敷地内での伝送システム
  • ノイズ発生源の多い施設での伝送システム
  • ノイズを発生させてはならない施設での伝送システム
  • 過酷な環境下での伝送システム

【仕様】

型 番 VAD-D022A/2AR.L1.xx.37
伝送方式 デジタル
音 声 チャンネル数 / 方向 2/⇔
信 号 2.0Vp-p 600Ω
帯域幅 10Hz∼20kHz
サンプリングレート 48kHz
S/N比 85dB以上
接続端子 Dsub25 メス
シリアル
データ
チャンネル数 / 方向 2/⇔
形 式 RS232C+RS422/485
転送速度 DC~256kbps
信号誤り率 1×10-9以下
接続端子 Dsub25 メス
接点信号 チャンネル数 / 方向 2/⇔
信号入力 有電圧:0V/5V 無電圧:開/閉
信号出力 リレー出力 最大DC12V 1A
接続端子 Dsub25 メス
光ファイバー数 1
波 長 1310/1550nm
送出出力 TC:−12dBm以上
RC:−14dBm以上
受信感度 TC:−28dBm以下
RC:−30dBm以下
リンクバジェット 1310nm:16~23dB
1550nm:14~18dB
伝送距離 シングルモード 20km
マルチモード 5km
光接続端子 ST
電 源 DC9∼12V
消費電力 2.8W
外形寸法 ケースタイプ 168(W)×28(H)×190(D)mm
カードタイプ 25(W)×128(H)×190(D)mm
質 量 ケースタイプ 790g
カードタイプ 160g
動作環境 温度:−20∼75℃  湿度:0∼95%RH (結露不可)
型番詳細 VAD-D022A/2AR.L1.R.37 カード型受信器
VAD-D022A/2AR.L1.T.37 カード型送信器
対応規格 CE (IEC61000-4-2/3/4/5/6/8/11) ※専用ケース/シャーシ組み込み時
備 考 ケースタイプはカード用シャーシVAD-C1に取り付けた状態であり
電源アダプターが付属します。

【接続例】

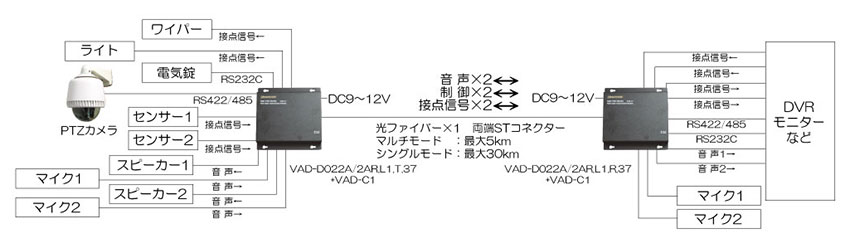

接続例はクリックして拡大できます。

【資料】

カタログ(PDF)

【関連製品】

Dシリーズ専用シャーシ

製品画像 品番 製品概要
VAD-C1 VAD-C1 カードタイプ単独設置シャーシ(Dシリーズ 1枚用)
VAD-C2 VAD-C2 カードタイプ単独設置シャーシ(Dシリーズ 2枚用)
VAD-C6 VAD-C6 カードタイプ19インチラックマウントシャーシ(Dシリーズ 6台用3U)
VAD-C13 VAD-C13 カードタイプ19インチラックマウントシャーシ(Dシリーズ 13台用3U)
VAD-C15 VAD-C15 カードタイプ19インチラックマウントシャーシ(Dシリーズ 15台用3U)
VAD-PS15A VAD-PS15A ラックマウントシャーシ用電源ユニット(DC入力タイプ)
VAD-PS15DC VAD-PS15DC ラックマウントシャーシ用電源ユニット(AC入力タイプ)

その他の光伝送機器用オプション

製品画像 型番 製品概要
00SCf/STm-SM-ADAPTOR 00SCf/STm-SM-ADAPTOR SCメス/STオス変換コネクタ
00FCf/STm-SM-ADAPTOR 00FCf/STm-SM-ADAPTOR FCメス/STオス変換コネクタ
OFL-1020 OFL-1020 ケーブルテスター
T13-08WL2 T13-08WL2 ライトソース
T15-13WL2 T15-13WL2 ライトソース
R15-08WL4 R15-08WL4 パワーメーター
