【AVM-138】

RF映像/音声伝送変調器

オープン価格

AVM-138は1映像と2音声(ステレオ)を指定したチャンネルの周波数に変調するRF変調器です。 アナログテレビチューナー内蔵のテレビやレコーダーで受信が可能です。 変調した信号を同軸ケーブルに重畳させることで最大57映像を1本の同軸ケーブルで伝送できます。

※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

【梱包数量】
AVM-138 x1
※電源アダプターは付属いたしません。
※RF分配/混合器は付属いたしません。

【特徴】

  • 最大57チャンネルの映像/音声を1本の同軸ケーブルで伝送
  • 1本の同軸ケーブルに最大57の映像と音声を多重伝送することが出来ます。
    地中埋設や架空配線など、ケーブルの増設が困難な場所や、既設ケーブルを
    そのまま流用してカメラを増設したいときなどに便利です。

  • アナログチューナー内蔵テレビで表示
  • アナログテレビチューナー内蔵テレビで映像/音声のモニタリングができます。
    また、アナログテレビチューナー内蔵のDVDレコーダーで指定チャンネルの録画も可能です。

  • ステレオ音声対応
  • ステレオ音声対応なので、監視カメラの映像だけでなく、DVD映像などの
    素材映像を伝送するのに最適です。

  • 長距離伝送
  • 7C-2Vケーブルを使用していただくことにより、約500~600mの伝送が可能です。
    また、オプションのブースターAMP-32を追加していただくことで、さらに伝送距離を
    延長することができます。
    ※伝送距離について:伝送距離はチャンネル番号の数字が大きいほど短くなります。
    これは番号の大きいチャンネルほど高い周波数帯を使用しており、減衰量が大きいためです。
    ※使用ケーブルについて:5C-2Vケーブルを使用した場合の伝送距離は、7C-2Vの約70%に
    短くなります。

  • 複数箇所での同時モニタリング
  • 複数箇所で同時に映像のモニタリングが可能です。また、モニタリング場所ごとに
    見たいチャンネルに自由に変更することができます。大規模なマトリクススイッチャーを
    使ったシステムと同等の機能が手軽に構築できます。

【使用例】

  • 多数の監視カメラを自由に切り替えて見たいときに (工場のライン監視、商業施設など)
  • 競馬場、場外馬券場などのオッズ表示やレースのモニタリング設備に
  • ホテルの館内ビデオ放送設備に
  • 専門学校や予備校などの授業配信設備に

【仕様】

型 番 AVM-138
対応映像信号 コンポジット (NTSC)
映像入力 1系統 1.0Vp-p 75Ω
RCAメス端子
音声入力 1系統(ステレオ) 0.755Vp-p ±0.2p-p 600Ω
RCAメス端子×2
RF出力 1系統 90±5 dBuV
F端子メス
変調方式 DSB変調
(Double side band modulation)
最大伝送距離 約500m (7C-2V)
※周波数が高くなるほど最大伝送距離は短くなります。
チャンネル
(周波数)
・CH-1~CH-113  (91.25 ~ 765.25MHz)
(VHFを含むCATVのチャンネルに対応)

・CH-13~CH-62  (471.25 ~ 765.25MHz)
(UHFのチャンネルに対応)
調 整 RF出力ゲイン調整 ×1
映像ゲイン調整 ×1
音声ゲイン調整 ×1
電源電圧/端子 DC7.5~12V / DCジャック(φ2.1x5.5mm)×2
※デイジーチェーン対応
※電源アダプター別売
消費電力 最大1.2W
使用温度範囲 0 ~ 50℃
外形寸法 117(W) × 32(H) × 73(D)mm
※突起部含まず
質 量 約250g
付属品 取扱説明書

※ 伝送距離は番号の大きいチャンネル(周波数が高いチャンネル)ほど短くなります。

※ 5C-2Vを使用した時の伝送距離は、7C-2Vの約70%に短くなります。

※ 同じ同軸ケーブルで複数の映像を伝送するときには、チャンネルを一つ飛ばしで設定してください。 隣接したチャンネルを使用するとチャンネル間の干渉が起こります。 例:CH10を使用する場合、CH9とCH11は使用出来ません。

※RF分配/混合器は付属いたしません。分配/混合器が必要な場合には、
オプション品のRF2分配/混合器「RF-2W」または、RF3分配/混合器「RF-3W」をあわせてご注文ください。

※ 電源アダプターは付属しておりません。電源アダプターが必要な場合には、
オプションの電源アダプターLTE12W-S2をあわせてご注文ください。

※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

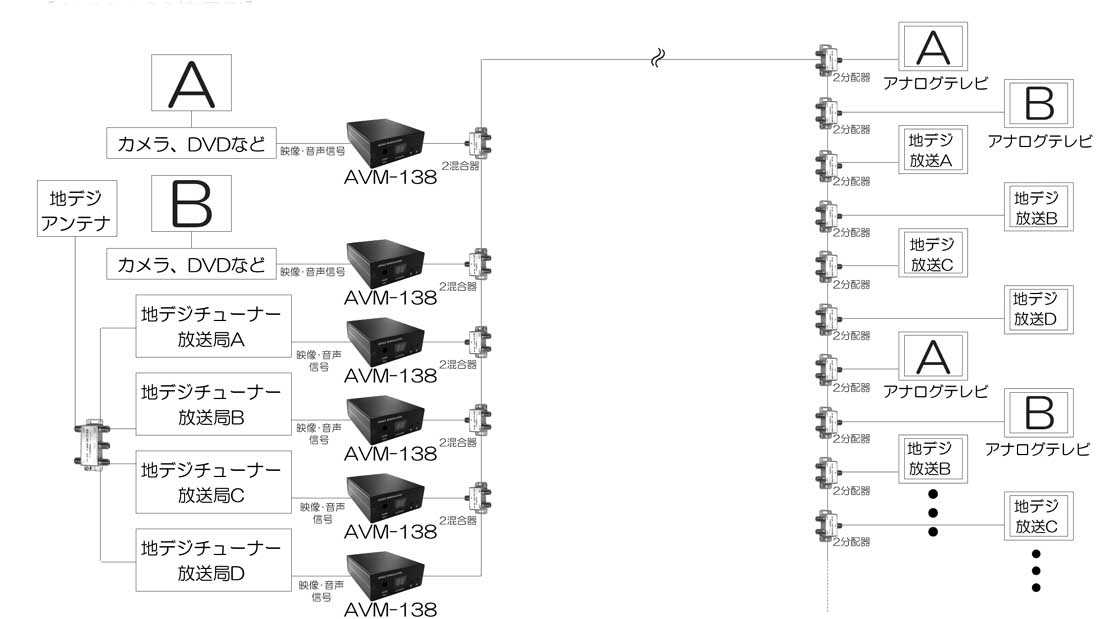

【接続例】

接続例はクリックして拡大できます。
