CA101A
販売終了品
【CA101A】
コンポジット1映像・1音声ケーブル補償器ｓ
オープン価格
CA101Aは、1系統のコンポジット映像と1系統の音声を増幅し出力する
映像増幅器です。
映像を最大1,000mまで延長します。(5C-2V使用時)
※映像信号を増幅するため伝送距離が短い場合は映像が乱れます。
100m以上の配線で使用してください
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
AHD信号対応製品は下記製品となります。
また、後継機も下記製品となります。
CA101HD AHD/HD-TVI/HDCVI用ケーブル補償器
【梱包数量】
CA101A x1
電源アダプター付属
【特徴】
- 1映像・1音声を増幅延長
- ゲイン・コントラスト調整可能
- NTSC/PAL対応
- DC12Vで動作
- 電源アダプタ付属
1系統のコンポジット映像信号と音声信号を増幅して5C-2Vで1,000m延長します。
本体にゲインおよびコントラスト調整用のボリュームがあり
映像に応じた最適な調整が可能です。
NTSC信号だけでなく、PAL方式にも対応しています。
DC12Vで動作するため、盤内の電源を利用して駆動することができます。
AC100V入力DC12V出力の電源アダプタが付属しています。
【仕様】
| 型 番 | CA101A |
| 接続端子 | 映像：BNC |
| 音声：RCAメス | |
| 電源：DCジャック(2.1×5.5mm) | |
| 映像入力数 | 1 (BNCコネクタ) |
| 映像出力数 | 1 (BNCコネクタ) |
| 映像入力レベル | 0.8～1.2Vp-p,75Ω |
| 映像出力レベル | 1.0Vp-p,75Ω |
| 音声入力数 | 1 (RCAメス) |
| 音声出力数 | 1 (RCAメス) |
| 伝送距離 | 1000m(5C-2V) |
| 映像帯域 | 10Hz - 10MHz |
| 電源入力 | DC12V |
| 消費電流 | 100mA |
| 動作環境 | 温度：0～55℃ |
| 湿度：最大95%RH(結露不可) | |
| 外形寸法 | 138(W) x 32(H) x 76(D)mm(突起部含まず) |
| 質 量 | 110ｇ |
| 本体材質 | ABS 黒 |
| 規 格 | UL / RoHS / CE / FCC 対応 |
| 付属品 | 電源アダプター(入力:AC100V(50/60Hz) 出力:DC12V 500mA) 取扱説明書 固定ネジ+アンカー x4セット |
※映像信号を増幅するため伝送距離が短い場合は映像が乱れます。
100m以上の配線で使用してください

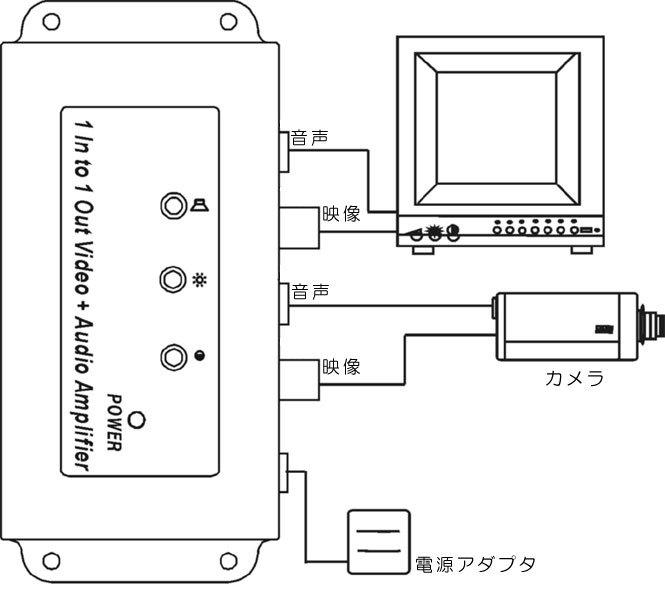

【接続例】
接続例はクリックして拡大できます。
