【CD102】
1映像入力2分配出力 映像分配器
CD102は1系統のコンポジット映像信号を2系統に分配する2分配器です。
コンパクトサイズなので、カメラハウジングや制御盤内への組込に最適です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
AHD信号対応製品は下記製品となります。
CD102HD AHD/HD-TVI/HDCVI 1入力2出力映像分配器
【梱包数量】
CD102 x1
電源アダプター付属
【特徴】
- 1入力2分配
- 軽量＆コンパクト
- 電源のディージーチェーン接続に対応
- NTSC/PAL対応
- 様々な電源で動作
- 電源アダプタ付属
1系統のコンポジット映像信号を2分配出力します。
43.5(W) x 29.5(H) x 74(D)mm / 65gの軽量＆コンパクトサイズ。
スペースの少ないカメラハウジング内や制御盤への組込も簡単にできます。

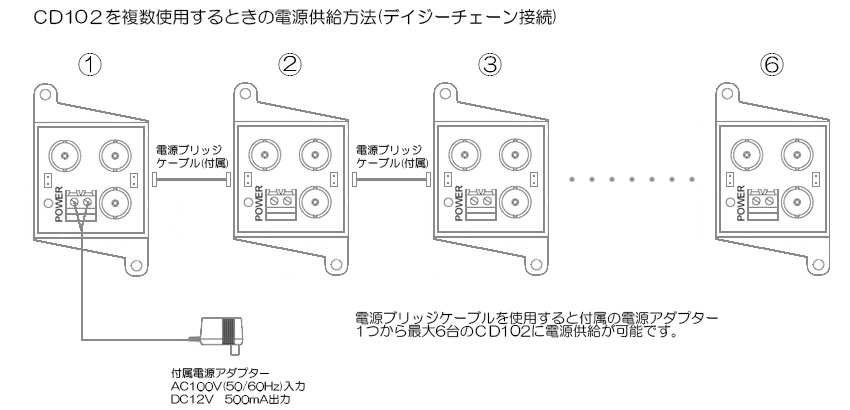

複数台のCD102を使用するときには付属の電源ブリッジケーブル
によるディージーチェーン接続に対応しています。
複数の電源アダプターを使用することなく、スマートな電源配線が可能です。
付属の電源アダプター1台で、6台までのCD102に電源供給をすることが出来ます。
NTSC信号だけでなく、PAL方式にも対応しています。
DC12V/24VまたはAC24Vで動作するため、盤内の電源などを利用して駆動することができます。
AC100V入力DC12V出力の電源アダプタが付属しています。
また、電源接続部は端子台となっておりしっかりと固定することができます。
【仕様】
| 型番 | CD102 |
| 映像入力数 | 1 (BNCメス×1) |
| 映像出力数 | 2 (BNCメス×2) |
| 映像入力レベル | 0.8∼1.2Vp-p 75Ω |
| 電映像出力レベル | 1.0Vp-p 75Ω |
| 信号帯域 | 10Hz∼10MHz |
| 電源 | DC12/24V、AC24V 端子台接続(3.5mm間隔 線径1.3∼0.4mmに対応) |
| 消費電力 | 最大0.5W |
| 外形寸法 | 43.5(W)×45.5(H)×74(D)mm |
| 質量 | 約65g |
| 動作環境 | 温度：0∼55℃ 湿度：最大95%RH(結露不可) |
| 付属品 | 取扱説明書、電源アダプター(DC12V)×1、アンカー＋ネジ×2、 電源ブリッジケーブル(55mm)×1 |
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

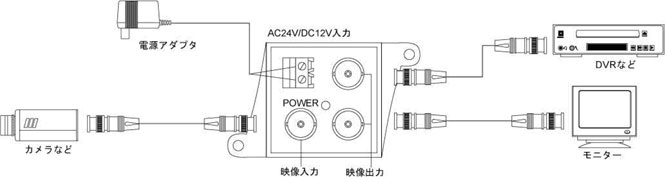

【接続例】
接続例はクリックして拡大できます。
