在庫限り
【JCP-001】
映像長距離伝送器
オープン価格
1系統のコンポジット映像信号をRF変調し長距離延長するための
映像伝送器です。
RF延長を行い伝送するためノイズに強い伝送を行うことができます。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
Transmitter (送信器) x1
Receiver (受信器) x1
電源アダプター付属
【特徴】
- 1映像をRF変調伝送
- ノイズに強いRF変調方式
- 簡単接続＆簡単設定
1系統のコンポジット映像信号をRF変調し長距離延長します。
映像信号を約30MHzの周波数帯域にRF変調して伝送します。
RF変調しているため、長距離延長をしても、ノイズのないクリアな
映像を伝送することができます。
ケーブルを接続して電源を入れたらすぐにご利用いただけます。
あとは受信器の「距離調整用ボリューム」で一番きれいに表示される
位置に合わせるだけです。
どなたにも簡単にご利用いただけます。
【使用例】
- ケーブル補償器での伝送でノイズが発生してしまうとき
- 映像信号を長距離延長したいとき
【仕様】
| 伝送映像数 | 1ch |
| 送 信 器 (Transmitter) | |
| 映像入力 | NTSC / PAL コンポジット 1.0Vp-p 75Ω |
| 映像入力端子 | BNC メス×1 |
| リンク出力端子 | BNC メス×1 |
| 電源入出力端子 | DC ジャック ×2 Φ2.1×5.5mm ※一つはスルー出力用に使用 |
| 電源電圧 | DC9 ～ 12V 電源アダプター DC12V 1A付属 |
| 消費電力 | 0.6W |
| 受 信 器 (Receiver) | |
| 映像出力 | NTSC コンポジット 1.0Vp-p 75Ω |
| 映像出力端子 | BNC メス ×1 |
| リンク入力端子 | BNC メス ×1 |
| 電源入出力端子 | DC ジャック ×2 Φ2.1×5.5mm ※一つはスルー出力用に使用 |
| 電源電圧 | DC9 ～ 12V 電源アダプター DC12V 1A付属 |
| 消費電力 | 1.6W |
| 共 通 仕 様 | |
| 伝送距離 | 5C-2V：最大1,000m 5C-FB：最大1,200m |
| 変調/復調方式 | RF (AM)変調方式 |
| 伝送周波数 | 30.25MHz |
| 外形寸法 | 103(W) × 30(H) × 103(D) mm |
| 質 量 | 約250g |
| 動作温度範囲 | －10 ～ 60℃ |
※伝送距離は目安となります。
使用するケーブル、カメラ、DVR、設置環境により伝送距離は短くなります。
また、ケーブルを途中で中継している場合にも伝送距離が短くなることがあります。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

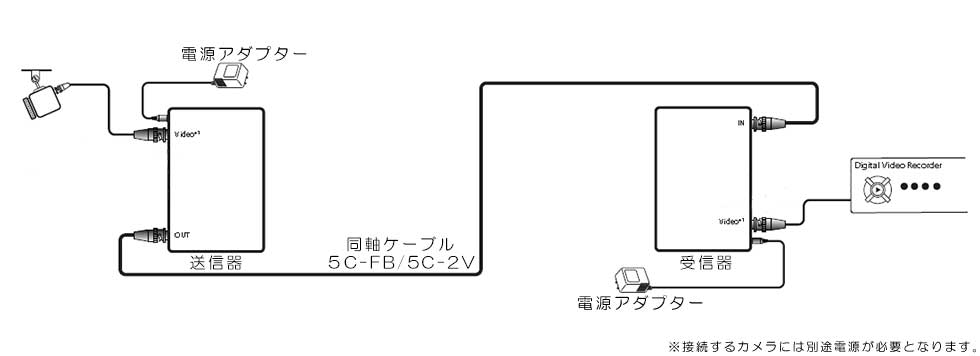

【接続例】
接続例はクリックして拡大できます。
