【JCP-001D】
コンポジット映像1ch + RS485用映像多重伝送器
【JCP-002D】
コンポジット映像2ch + RS485用映像多重伝送器
JCP-001D/002Dは、コンポジット映像信号とRS485信号を多重し、
1本の同軸ケーブルで長距離伝送するための映像多重伝送器です。
1映像 + RS485のJCP-001D、2映像 + RS485用のJCP-002Dがあります。
映像信号を変調して多重伝送するため、ノイズに強く長距離伝送が出来ます。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
送信器 (Transmitter) x1
受信器 (Receiver) x1
電源アダプター付属
※JCP-001D , JCP-002D共通
【特徴】
- 同軸ケーブル1本で映像とRS485を長距離伝送
- ノイズに強いRF変調方式
- 簡単接続＆簡単設定
1本の同軸ケーブルで最大2chのコンポジット映像信号と1系統のRS485
を長距離多重伝送します。(最大550m JCP-002D 5C-2V使用時)
| 型番 | 多重ch数 | 最大伝送距離 (5C-FB) |
| JCP-001D | 1ch + RS485 | 550m |
| JCP-002D | 2ch + RS485 | 550m |
映像信号は約30～85MHzの周波数帯域にRF変調して伝送します。
RF変調しているため、長距離延長をしても、ノイズのないクリアな
映像を伝送することができます。
ケーブルを接続して電源を入れたらすぐにご利用いただけます。
あとは受信器の「距離調整用ボリューム」で一番きれいに表示される
位置に合わせるだけです。
どなたにも簡単にご利用いただけます。
【使用例】
- 固定カメラをPTZタイプなどの制御カメラに変更するときに
- 地中埋設や壁内通線など、ケーブルの追加が難しい場所にカメラを追加したいとき
- ケーブル補償器での伝送でノイズが発生してしまうとき
- 電源重畳は不要で映像だけ多重したいとき
【仕様】
| 型番 | JCP-001D | JCP-002D |
| 伝送映像数 | 1系統 | 2系統 |
| 送 信 器 (Transmitter) | ||
| 映像入力 | NTSC/PALコンポジット 1.0Vp-p 75Ω | |
| 映像入力端子 | BNCメス×1 | BNCメス×2 |
| RS485出力端子 | 端子台×2極 | |
| リンク出力端子 | BNCメス×1 | |
| 電源入力 | DC9～12V (AC100V入力DC12V出力電源アダプター付属) | |
| 電源入出力端子 | DCジャック(φ2.1×5.5mm センタープラス) ×2 ※一つはスルー出力用 | |
| 消費電力 | 1.5W | 2.5W |
| 外形寸法 | 102(W)×30(H)×110(D) mm | |
| 質量 ※1 | 約270g | 約290g |
| 受 信 器 (Receiver) | ||
| 映像出力 | NTSCコンポジット 1.0Vp-p±0.2Vp-p 75Ω | |
| 映像出力端子 | BNCメス×1 | BNCメス×2 |
| RS485入力端子 | 端子台×2極 | |
| リンク入力端子 | BNCメス×1 | |
| 電源入力 | DC9～12V (AC100V入力DC12V出力電源アダプター付属) | |
| 電源入出力端子 | DCジャック(φ2.1×5.5mm センタープラス) ×2 ※一つはスルー出力用 | |
| 消費電力 | 1.0W | 1.7W |
| 外形寸法 | 102(W)×30(H)×110(D) mm | |
| 質量 ※1 | 約270g | 約290g |
| 共 通 仕 様 | ||
| 伝送距離 ※2 | 5C-2V：最大450m 5C-FB：最大550m |
|
| 映像変調/復調方式 | RF (AM)変調方式 | |
| 伝送周波数 | Video+1：84.25MHz | Video+1：30.25MHz Video+2：48.25MHz |
| RS485信号 | 2線式 片方向通信 (受信器→送信器方向) 通信速度：1200 / 2400 / 4800 / 9600 / 19200 bps自動認識 |
|
| 動作環境 | 温度：-10～60℃ 湿度：20～80%(結露不可) | |
※1 本体のみの質量。取付金具、電源アダプターは含みません。
※2 伝送距離は5C-2V同軸ケーブルを使用したときの目安となります。
使用するケーブル、カメラ、DVR、設置環境により伝送距離は短くなります。
また、ケーブルを途中で中継している場合にも伝送距離が短くなることがあります。
伝送距離に余裕を持った設計をお薦めします。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【接続例】
接続例はクリックして拡大できます。

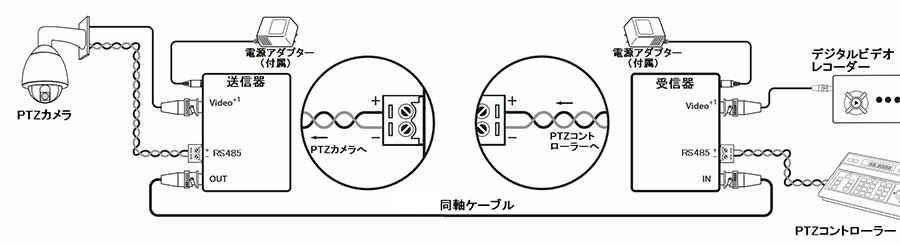

JCP-001D接続図

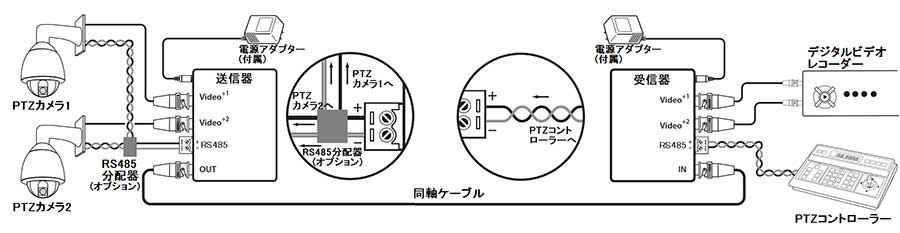

JCP-002D接続図
【カタログ】
【外観図】
外形寸法はクリックして拡大できます。

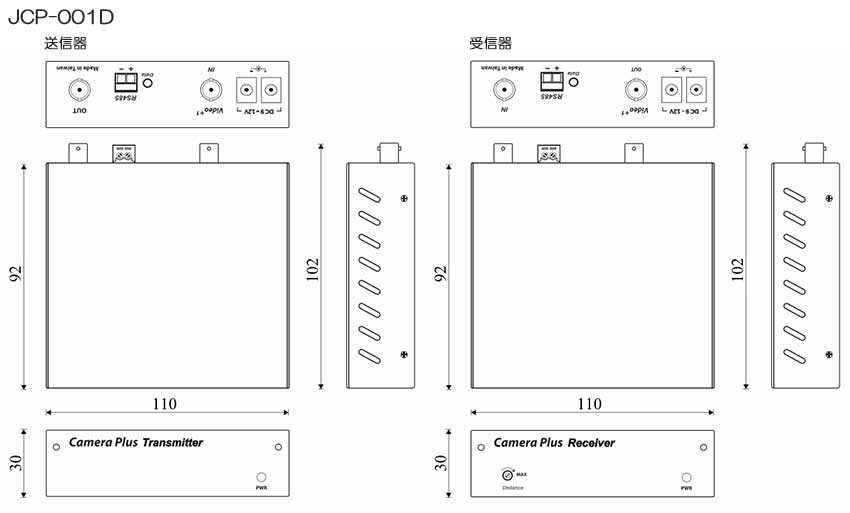

■JCP-001D

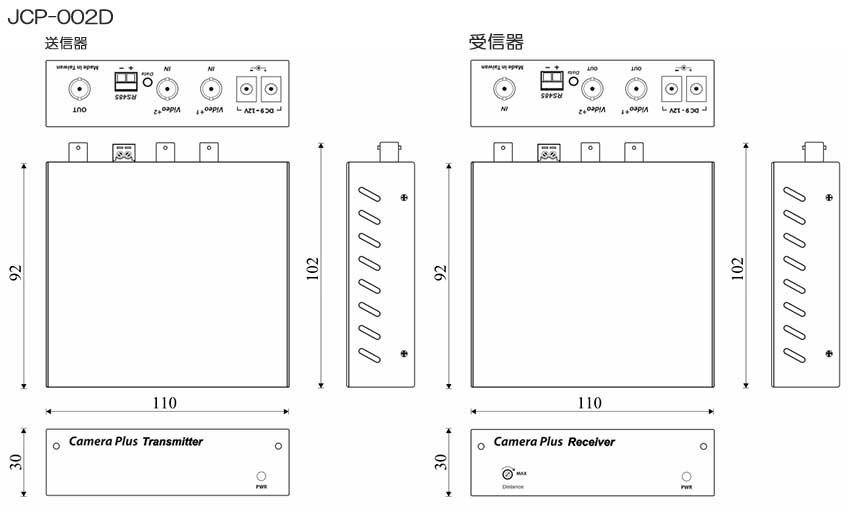

■JCP-002D
