JCP-002/JCP-003/JCP-004 映像多重伝送器 | 株式会社JOBLE 製品情報

【JCP-002】

2ch用映像多重伝送器

【JCP-003】

3ch用映像多重伝送器

【JCP-004】

4ch用映像多重伝送器

オープン価格

JCP-002/003/004は、複数のコンポジット映像信号を多重し、
1本の同軸ケーブルで長距離伝送するための映像多重伝送器です。
2映像用のJCP-002、3映像用のJCP-003、4映像用のJCP-004があります。
映像信号を変調して多重伝送するため、ノイズに強く長距離伝送が出来ます。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
  AHD信号対応製品は下記製品となります。
  JCP-101HD AHD/HD-TVI/HDCVI/コンポジット2映像多重伝送器
【梱包数量】
送信器 (Transmitter) x1
受信器 (Receiver) x1
電源アダプター付属

【特徴】

  • 同軸ケーブル1本で最大4系統の映像を長距離伝送
  • 1本の同軸ケーブルで最大4chのコンポジット映像信号を
    長距離多重伝送します。(最大800m (JCP-002 5C-FB使用時))

    型番 多重ch数 最大伝送距離 (5C-FB)
    JCP-002 2ch 800m
    JCP-003 3ch 700m
    JCP-004 4ch 700m
  • ノイズに強いRF変調方式
  • 映像信号は約30~85MHzの周波数帯域にRF変調して伝送します。
    RF変調しているため、長距離延長をしても、ノイズのないクリアな
    映像を伝送することができます。

  • 簡単接続&簡単設定
  • ケーブルを接続して電源を入れたらすぐにご利用いただけます。
    あとは受信器の「距離調整用ボリューム」で一番きれいに表示される
    位置に合わせるだけです。
    どなたにも簡単にご利用いただけます。

【使用例】

  • 地中埋設や壁内通線など、ケーブルの追加が難しい場所にカメラを追加したいとき
  • ケーブル補償器での伝送でノイズが発生してしまうとき
  • 電源重畳は不要で映像だけ多重したいとき

【仕様】

型番 JCP-002 JCP-003 JCP-004
伝送数 2ch 3ch 4ch
送 信 器 (Transmitter)
映像入力 NTSCコンポジット 1.0Vp-p 75Ω
映像入力端子 BNCメス×2 BNCメス×3 BNCメス×4
リンク出力端子 BNCメス×1
電源入力 DC9~12V (DC12V電源アダプター付属)
電源入出力端子 DCジャック(φ2.1×5.5mm) ×2
※一つはスルー出力用に使用
消費電力 2.1W 3.0W 4.0W
外形寸法(mm) 102(W)×30(H)×110(D) 170(W)×32(H)×112(D)
質量 約280g 約490g 約525g
受 信 器 (Receiver)
映像出力 NTSCコンポジット 1.0Vp-p 75Ω
映像出力端子 BNCメス×2 BNCメス×3 BNCメス×4
リンク入力端子 BNCメス×1
電源入力 DC9~12V (DC12V電源アダプター付属)
電源入出力端子 DCジャック(φ2.1×5.5mm) ×2
※一つはスルー出力用に使用
消費電力 1.6W 2.4W 3.2W
外形寸法(mm) 102(W)×30(H)×102(D) 170(W)×32(H)×112(D)
質量 ※1 約280g 約490g 約515g
共 通 仕 様
伝送距離 ※2 5C-2V:最大700m
5C-FB:最大800m
5C-2V:最大500m
5C-FB:最大700m
変調/復調方式 RF (AM)変調方式
伝送周波数 Video+1:30.25MHz Video+1:30.25MHz Video+1:30.25MHz
Video+2:48.25MHz Video+2:48.25MHz Video+2:48.25MHz
- Video+3:66.25MHz Video+3:66.25MHz
- - Video+4:84.25MHz
動作温度範囲 -10~60℃
付属品 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:DC12V)×2、固定金具
※1 本体のみの質量。取付金具、電源アダプターは含みません。
※2 伝送距離は目安となります。
 使用するケーブル、カメラ、DVR、設置環境により伝送距離は短くなります。
 また、ケーブルを途中で中継している場合にも伝送距離が短くなることがあります。
 伝送距離に余裕を持った設計をお薦めします。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

【接続例】

接続例はクリックして拡大できます。

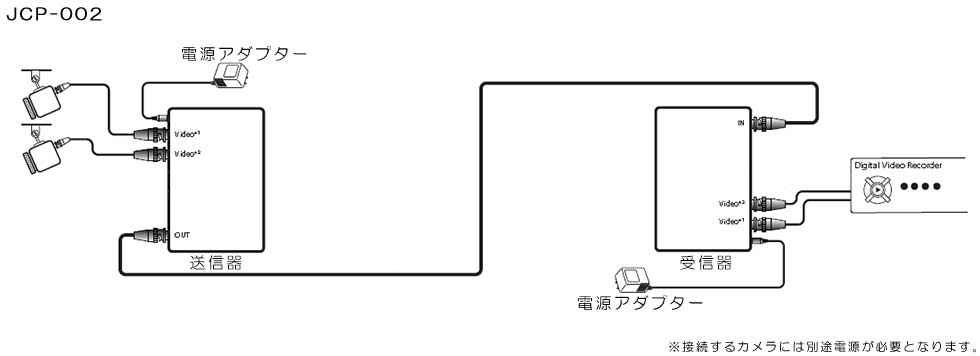

JCP-002接続図

JCP-002接続例

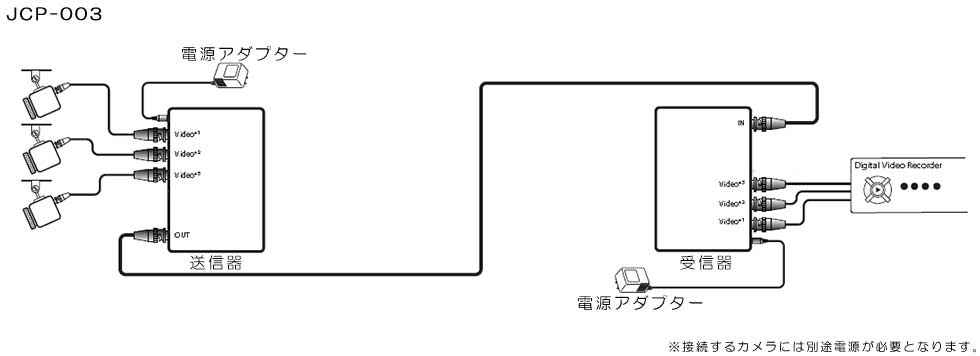

JCP-003接続図

JCP-003接続例

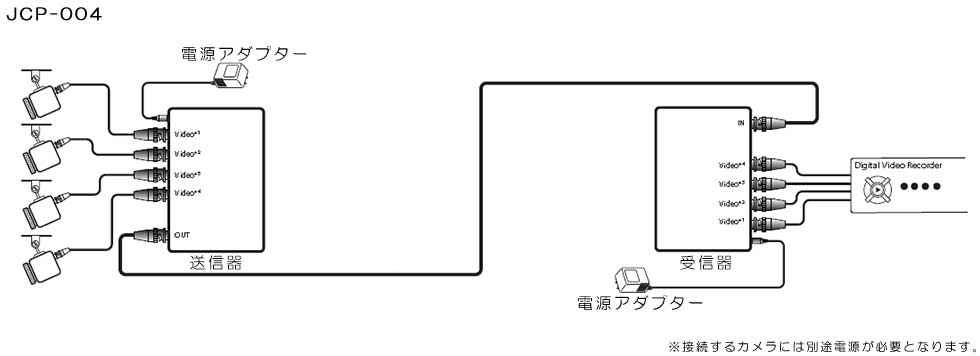

JCP-004接続図

JCP-004接続例

【カタログ】

    カタログ(PDF)

【外観図】

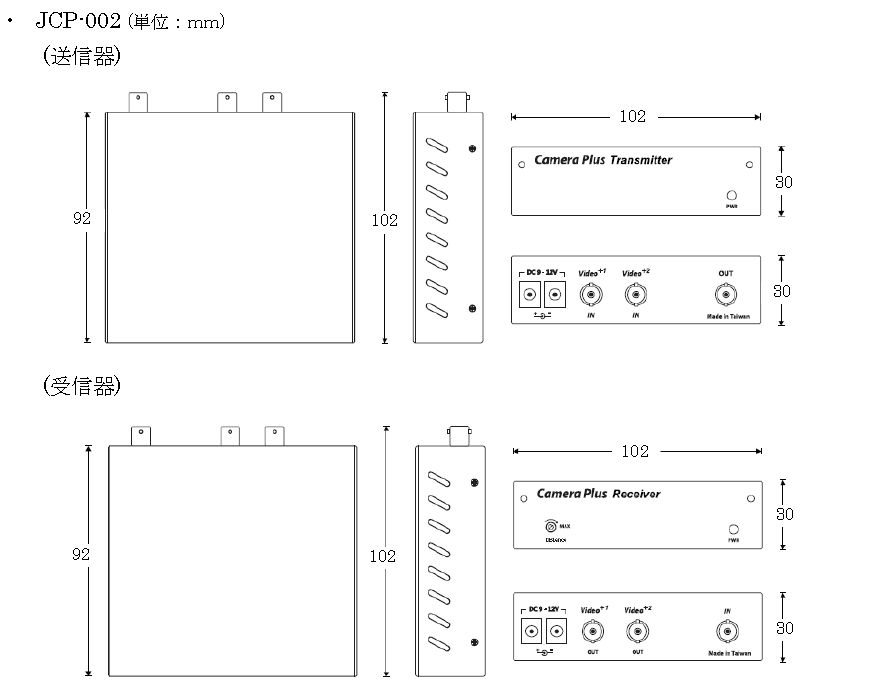

■JCP-002

接続例はクリックして拡大できます。

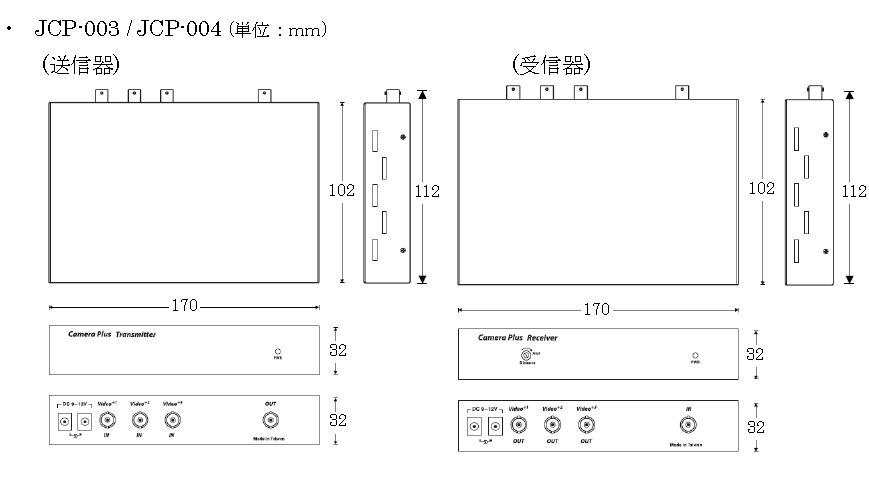

■JCP-003/004

接続例はクリックして拡大できます。
