在庫限り

【JCP-104】

1+4映像多重伝送器

オープン価格

JCP-104は、5系統のコンポジット映像信号を多重する
映像多重伝送器です。
1系統はベースバンド伝送、4系統はRF変調伝送で多重します。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
  AHD信号対応製品は下記製品となります。
  JCP-101HD AHD/HD-TVI/HDCVI/コンポジット2映像多重伝送器
【梱包数量】
送信器 (Transmitter) x1
受信器 (Receiver) x1
電源アダプター付属

【特徴】

  • 同軸ケーブル1本で最大5系統の映像を多重伝送
  • 1本の同軸ケーブルで最大5系統のコンポジット映像信号を
    多重伝送します。(最大200m 5C-2V使用時)

  • クリアな映像伝送
  • 5系統の内1系統は劣化の少ないベースバンド方式で
    4系統は約30~85MHzの周波数帯域にRF変調して伝送します。
    RF変調しているため長距離延長をしても、ノイズのないクリアな映像を伝送することができます。

  • 簡単接続&簡単設定
  • ケーブルを接続して電源を入れたらすぐにご利用いただけます。
    あとは受信器の「距離調整用ボリューム」で一番きれいに表示される
    位置に合わせるだけです。
    どなたにも簡単にご利用いただけます。

【使用例】

  • 地中埋設や壁内通線など、ケーブルの追加が難しい場所にカメラを追加したいとき
  • ケーブル補償器での伝送でノイズが発生してしまうとき
  • 電源重畳は不要で映像だけ多重したいとき

【仕様】

型番 JCP-104
伝送映像数 5 系統
送 信 器 (Transmitter)
映像入力 NTSC/PAL コンポジット 1.0Vp-p 75Ω
映像入力端子 BNC メス×5
リンク出力端子 BNC メス×1
電源入力 DC9~12V (AC100V 入力 DC12V 出力電源アダプター付属)
電源入出力端子 DC ジャック(φ2.1×5.5mm) ×2 ※一つはスルー出力用
消費電力 4.0W
外形寸法 170(W)×32(H)×112(D) mm
質量 ※1 約 520g
受 信 器 (Receiver)
映像出力 NTSC コンポジット 1.0Vp-p±0.2Vp-p 75Ω
映像出力端子 BNC メス×5
リンク入力端子 BNC メス×1
電源入力 DC9~12V (AC100V 入力 DC12V 出力電源アダプター付属)
電源入出力端子 DC ジャック(φ2.1×5.5mm センタープラス) ×2 ※一つはスルー出力用
消費電力 3.2W
外形寸法 170(W)×32(H)×112(D) mm
質量 ※1 約 520g
共 通 仕 様
伝送距離 ※2
(5C-2V使用時)
最大200m
変調 / 復調方式 RF(AM)変調方式
伝送周波数 Video:ベースバンド
Video+1:30.25MHz
Video+2:48.25MHz
Video+3:66.25MHz
Video+4:84.25MHz
動作環境 温度:-10~60℃ 湿度:20~80%(結露不可)

※1 本体のみの質量。取付金具、電源アダプターは含みません。
※2 伝送距離は5C-2V同軸ケーブルを使用したときの目安となります。
  使用するケーブル、カメラ、DVR、設置環境により伝送距離は短くなります。
  また、ケーブルを途中で中継している場合にも伝送距離が短くなることがあります。
  伝送距離に余裕を持った設計をお薦めします。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

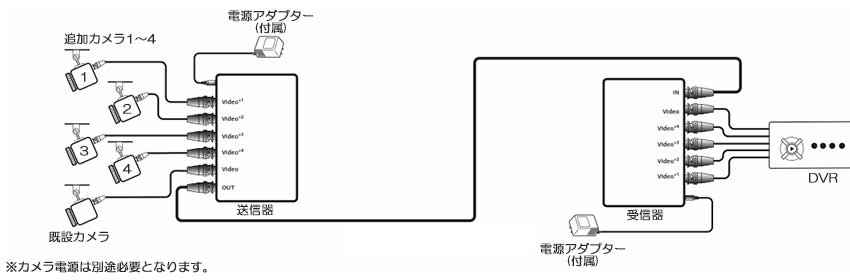

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)

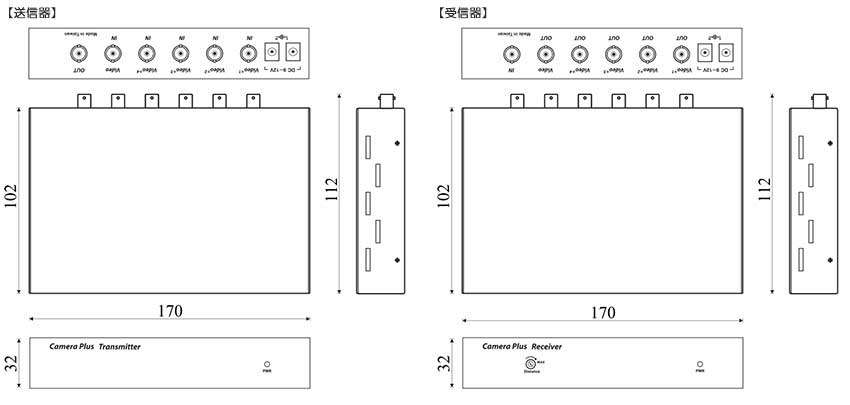

【外観図】

■JCP-104

クリックして拡大できます。
