【TTA111AV】
映像・音声・データトランスミッター/レシーバー 差込式端子台接続
TTA111AVはLANケーブル(CAT5/5e/6)の4ペアを使用して
コンポジット映像1系統、音声1系統、制御信号1系統を最大1,500m伝送し
受信した映像は2分配出力が可能です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TTA111AVT (送信器) x1
TTA111AVR (受信器) x1
電源アダプター付属
【特徴】
- LANケーブル1本で映像、音声、制御信号を伝送、また電源供給が可能
- 長距離伝送
- 出力レベル、明るさの調整
- しっかり固定できる端子台接続
- LANケーブル(CAT5/5e/6)を使用可能
カメラの映像、音声、制御信号をLANケーブル1本で伝送することができます。
また、送信器(TTA111AVT)へ入力した電源をスルー出力し接続機器へ電源供給が可能です。
アクティブタイプ機器のため送信器、受信器共に電源が必要となりますが
1,500mの長距離伝送が可能です。
※電源アダプターは付属しています。
送信器(TTA111AVT)は出力レベルを3段階で調節可能。
受信器(TTA111AVR)は伝送距離を5段階で、明るさをボリュームでそれぞれ調整が可能です。
伝送距離に応じて最適な調整ができます。
LANケーブルの接続は端子台接続で行うため、振動などが起きても
ケーブルが抜けることなく安定して映像を伝送します。
安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため 引き回しも簡単です。
【使用例】
- 監視カメラシステム全般
- 既存のLANケーブル配線を有効に使いたいときに
- ケーブル1本で複数の映像を送りたいときに
- ケーブル補償器などのコスト削減に
- 電源がとりづらい場所に
【仕様】
| 型 番 | TTA111AVT |
| 映像入力 | BNCコネクター(1 Vp-p，75Ω) |
| 音声入力 | RCAコネクター |
| 信号出力 | 差込式端子台 |
| 電源入力 | DC 12V |
| 電源出力（カメラ用） | DC 12V 、300mA(最大) |
| 費電流 | 40mA(最大) |
| 動作環境 | 温度： 0 ～ 55℃ 湿度： 最大95%RH |
| 外形寸法 | 109(W) x 77(H) x 24(D)mm |
| 型 番 | TTA111AVR |
| 信号入力 | 差込式端子台 |
| 映像出力 | BNCコネクター×２ (2分配映像1Vp-p，75Ω) |
| 音声出力 | RCAコネクター |
| 電源入力 | DC 12V |
| 消費電流 | 40mA(最大) |
| 映像ゲイン設定 | 設定 1 0-300M |
| 設定 2 300-600M | |
| 設定 3 600-900M | |
| 設定 4 900-1200M | |
| 設定 5 1200-1500M | |
| 対応ケーブル | CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心) |
| 動作環境 | 温度： 0 ～ 55℃ 湿度： 最大95%RH |
| 外形寸法 | 109(W) x 77(H) x 24(D)mm |
※制御信号は仕様機器や方式によって伝送距離が変化します。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【接続例】

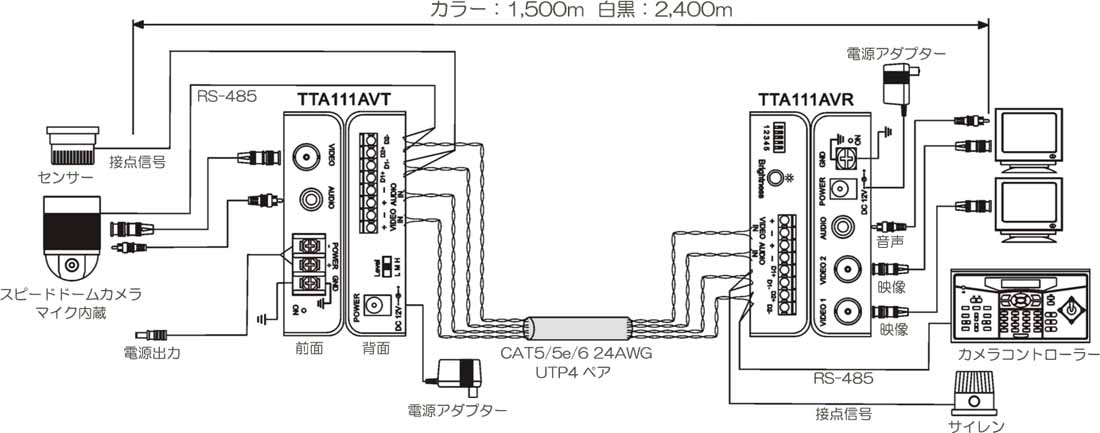

接続例はクリックして拡大できます。
