【TTP111AV-K】

映像・ステレオ音声用CAT5延長器 RJ45接続

オープン価格

TTP111AV-Kは、コンポジット映像とステレオ音声信号を
LANケーブル(CAT5/5e/6)を使用して最大300m伝送する
映像・音声延長器です。
LANケーブルとはRJ45コネクタで簡単に接続出来ます。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TTP111AV x2 (1対向)

【特徴】

  • LANケーブル1本で映像とステレオ音声を伝送
  • LANケーブル(CAT5/5e/6)1本で、コンポジット映像とLINEレベルの
    1系統ステレオ音声信号(不平衡)を伝送します。
    LANケーブルの両端に本器を取り付けるだけで手軽に最大300mまで
    映像と音声信号を延長することが出来ます。

  • 電源不要のパッシブタイプ
  • 送信側、受信側ともに電源の接続は不要なので、
    設置コストの削減が出来ます。

  • 20~20kHzの音声帯域
  • 20~20kHzの音声帯域伝送に対応しているので、肉声だけでなく
    音楽の伝送にもご利用いただけます。

  • 抜き差しが簡単なRJ45接続
  • LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチで
    ケーブルの抜き差しができます。

  • 送受信器兼用
  • 送信器・受信器のどちらにも使用出来るトランシーバータイプ。
    設置時に送信器と受信器を間違える心配がありません。

  • 双方向モノラル音声伝送にも対応
  • 送受信兼用なのでステレオ音声の各チャンネルを別々に
    使用して、モノラル音声の双方向伝送にも使用出来ます。

【使用例】

  • カメラ、マイク、スピーカーと組み合わせて企業の受付などの映像・音声確認用に
  • 監視カメラと組み合わせて監視カメラ用レコーダーまでの配線に
  • 商業施設やホテルのロビーなどで環境映像や音楽などを流したいときに
  • 機器室やサーバー室など、計器類の異常を映像と音声で確認したいとき
  • 病院のスタッフステーションから新生児室での様子を映像・音声でモニターしたいとき

【仕様】

型番 TTP111AV-K
梱包数量 TTP111AV ×2 (1対向)
映像信号 BNCメス×1
1.0Vp-p 75Ω コンポジット
音声信号 RCAメス×2
2.0Vp-p (LINE)
LANケーブル接続 RJ45ジャック×1
RJ45ピン配置 ピン1 : 音声左 (+)  ピン2 : 音声左 (-)
ピン3 : 音声右 (+)  ピン6 : 音声右 (-)
ピン4 : 未使用  ピン5 : 未使用
ピン7 : 映像 (+)  ピン8 : 映像 (-)
伝送距離 映像 : 最大300m
音声 : 最大600m
伝送ケーブル CAT5e/6 UTP 24AWG 4ペア
(LANケーブル ストレート結線)
質量 約165g
外形寸法 110(W) × 24(H) × 81(D)mm
動作環境 温度:0 ~ 55℃
湿度:5 ~ 95%RH (結露不可)
付属品 取扱説明書、固定ネジ+アンカー×4セット
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

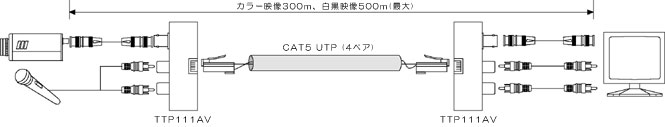

【接続例】

接続例はクリックして拡大できます。
