TTP111VEL 小型映像トランシーバー 端子台接続(100mmミニ同軸ケーブルタイプ) | 株式会社JOBLE 製品情報
販売終了

【TTP111VEL】

小型映像トランシーバー 端子台接続
(100mmミニ同軸ケーブルタイプ)

オープン価格

TTP111VELはLANケーブル(CAT5/5e/6)の1ペアを使用して
コンポジット映像を伝送する装置です。
TTP111VELを対向で使用することにより、最大300m伝送。
受信側機器をアクティブタイプと組合わせる事により
300m以上の長距離伝送が可能になります。
端子部とBNC部が分離しているので、BNCコネクターが密集したDVRや
スイッチャーなどとの接続に最適です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
※後継機種はTTP111HDLとなります。
【梱包数量】
TTP111VEL x1

【特徴】

  • 100mmミニ同軸ケーブル
  • 100mm同軸ケーブルで端子部とBNCコネクタが分離しているので、DVRやマトリクススイッチャーの 背面など、コネクターの密集した機器にも直接接続することが出来ます。

  • LANケーブル1本でカメラ4台分の映像を伝送
  • カメラ1台の映像に使用するのはLANケーブルの中の1ペアのみ。LANケーブル1本(4ペア)で、 4台の映像を伝送することができ、材料費、工事費の削減が可能です。

  • 電源不要
  • パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。

  • 長距離伝送
  • 送受信ともに電源不要のパッシブタイプを使用時、最大300m伝送ができます。
    また、受信器側にTTA111VRやTTA111VH、TTA111V/AV、TTA414VR、TPA008、TPA016などの
    アクティブタイプレシーバーを使用することにより最大1,000m延長可能です。

  • ラックマウント製品と組み合わせ可能
  • TTP111xxシリーズ製品は、1UラックマウントマルチチャンネルレシーバーTPP016、TPA008、 TPA016と組み合わせて使用出来ます。

  • LANケーブル(CAT5/5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため 引き回しも簡単です。

【使用例】

  • 監視カメラシステム全般
  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル1本で複数の映像を送りたいときに
  • ケーブル補償器などのコスト削減に
  • 電源がとりづらい場所に
  • DVRやマトリクススイッチャーとの接続に

【仕様】

型 番 TTP111VEL
映像入力 1系統 NTSC/PAL方式 1.0Vp-p 75Ω コンポジット (BNC)
対応ケーブル CAT5/5e/6 端子台接続 (1ペア)
伝送距離 300m
電 源 不 要
動作温度 0~55℃
動作湿度 最大95%RH(結露不可)
外形寸法
(ケーブル,BNCコネクター部は含まず)
14.5(W) x 15.5(H) x 40(D)mm
同軸ケーブル長 100mm
質 量 20g
梱包数量 1個
付属品 取扱説明書

※伝送最大距離に近づくと、映像信号の減衰により輪郭がぼやけてきます。
  300m以上で正常な映像を表示するにはアクティブタイプの機器をご使用ください。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

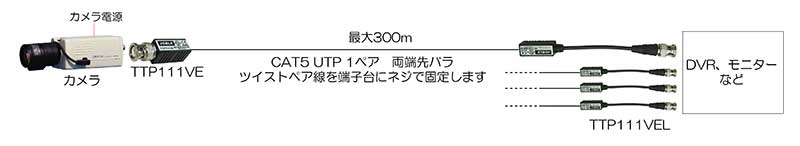

【接続例】

接続例はクリックして拡大できます。
