販売終了

【TTP111VLH】

映像トランシーバー 外部干渉遮断機能(250mmミニ同軸ケーブル)

オープン価格

TTP111VLHはTTP111VLに外部干渉遮断機能を追加した
映像トランシーバー。
LANケーブル(CAT5/5e/6)の1ペアを使用して
コンポジット映像を伝送します。
高性能バランス回路を内蔵し、外部からのノイズを遮断します。
TTP111VLHを対向で使用することにより、最大300m伝送。
受信側機器をアクティブタイプと組合わせる事により
300m以上の長距離伝送が可能になります。

端子部とBNC部が分離しているので、BNCコネクターが密集した
DVRやスイッチャーなどとの接続に最適です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TTP111VLH x1

【特徴】

  • LANケーブル1本でカメラ4台分の映像を伝送
  • カメラ1台の映像に使用するのはLANケーブルの中の1ペアのみ。LANケーブル1本(4ペア)で、 4台の映像を伝送することができ、材料費、工事費の削減が可能です。

  • 外部干渉遮断機能
  • 高性能バランス回路を内蔵し、外部からのノイズを遮断します

  • 電源不要
  • パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。

  • ねじ止め端子台接続
  • LANケーブルとの接続は、ねじ止め端子台を使用。しっかり確実にケーブルを固定します。

  • LANケーブル(CAT5/5e/6)を使用
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため 引き回しも簡単です。

  • 長距離伝送
  • 送受信ともに電源不要のパッシブタイプを使用時、300m伝送ができます。
    また、受信器側にTTA111VRやTTA111VH、TTA111V/AV、TTA414VR、TPA008、TPA016などの
    アクティブタイプレシーバーを使用することにより最大1,000m延長可能です。

  • ラックマウント製品と組み合わせ可能
  • TTP111xxシリーズ製品は、1UラックマウントマルチチャンネルレシーバーTPP016、TPA008、 TPA016と組み合わせて使用出来ます。

  • 250mmミニ同軸ケーブル
  • 250mm同軸ケーブルで端子部とBNCコネクタが分離しているので、DVRやマトリクススイッチャーの 背面など、コネクターの密集した機器にも直接接続することが出来ます。

【使用例】

  • 監視カメラシステム全般
  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル1本で複数の映像を送りたいときに
  • ケーブル補償器などのコスト削減に
  • 電源がとりづらい場所に
  • DVRやマトリクススイッチャーとの接続に
  • 外部ノイズの多い環境で

【仕様】

型 番 TTP111VLH
映像入力 1系統 NTSC/PAL方式 1.0Vp-p 75Ω コンポジット (BNC)
対応ケーブル CAT5/5e/6 端子台接続 (1ペア)
伝送距離 300m
電源入力 不要
動作温度 0~55℃
保存温度 -20~80℃
動作湿度 最大95%RH(結露不可)
外形寸法 23(W) x 23(H) x 57(D)mm
(ケーブル,BNCコネクター部は含まず)
同軸ケーブル長 250mm
梱包数量 1個
付属品 取扱説明書

※カラー映像は伝送最大距離に近づくと、映像信号の減衰により白黒に近くなり、輪郭がぼやけてきます。
  300m以上で正常なカラー映像を表示するにはアクティブタイプの機器をご使用ください。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

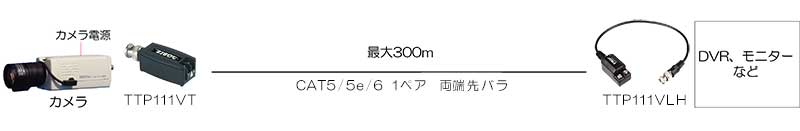

【接続例】

接続例はクリックして拡大できます。
