TTP111VP3 映像・電源トランシーバー | 株式会社JOBLE 製品情報
販売終了

映像・電源トランシーバー RJ45接続(電源3ペア伝送)

【TTP111VP3】

オープン価格

TTP111VP3はLANケーブル(CAT5/5e/6)の4ペアを使用して
コンポジット映像とカメラ電源を伝送。
映像伝送に1ペア、電源伝送に3ペアを使用します。
映像のみ伝送時、最大300m伝送、電源と映像を伝送時は
カメラの消費電力、電源装置、ケーブルの仕様により変化します。
カメラ電源がとりづらい場所への設置に最適です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TTP111VP3 x1

【特徴】

  • カメラ電源を供給
  • 1本のLANケーブルで映像とカメラ電源を伝送します。3ペアを使用しカメラ電源を供給します。
    カメラ側の電源工事が不要となるため近くに電源がない場所へも簡単に設置が可能です。
    カメラ電源を伝送する場合の最大伝送距離はカメラの消費電力、電源装置、ケーブルの仕様により変化します。
    詳しくはこちらを参照してください。

  • LANケーブル(CAT5/5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。

  • 電源不要
  • パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。 (カメラ電源を供給する場合にはモニター側トランシーバー、レシーバーに電源供給が必要となります。

  • 抜き差しが簡単なRJ45接続
  • LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチでケーブルの抜き差しができます。

【使用例】

  • 監視カメラシステム全般
  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル1本で複数の映像を送りたいときに
  • ケーブル補償器などのコスト削減に
  • 電源がとりづらい場所に

【仕様】

型 番 TTP111VP3
映像入力 1系統 NTSC/PAL方式 1.0Vp-p 75Ω コンポジット (BNC)
対応ケーブル CAT5/5e/6 RJ45接続 (4ペア)
周波数特性 DC~5MHz
S/N比 60dB以上
伝送距離 (カメラ電源未使用時)300m
※カメラ電源伝送時はカメラの消費電力、電源装置、ケーブルの仕様により変化します
詳しくはこちらを参照してください
電源入力 不要(カメラ電源は別途必要)
動作温度 -10~45℃
保存温度 -20~80℃
動作湿度 最大95%RH(結露不可)
外形寸法 25(W) x 22(H) x 69(D)mm
質 量 35g
梱包数量 1個
付属品 取扱説明書

※ カラー映像は伝送最大距離に近づくと、映像信号の減衰により白黒に近くなり、輪郭がぼやけてきます。
  300m以上で正常なカラー映像を表示するにはアクティブタイプの機器をご使用ください。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

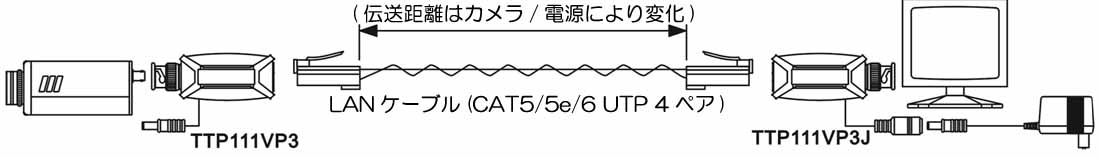

【接続例】

接続例はクリックして拡大できます。

【ツイストペア線による電源伝送時の伝送距離目安】

    PDF :ツイストペアケーブルを使用してカメラ電源等の伝送を行ったときの電圧降下・伝送距離の目安です。
