TTP111VPD-RJ45-K 映像・電源・データトランシーバーセット RJ45接続(250mmケーブル) | 株式会社JOBLE 製品情報
販売終了

【TTP111VPD-RJ45-K】

映像・電源・データ トランシーバーセット
 RJ45接続(250mmケーブル)

オープン価格

TTP111VPD-RJ45-KはLANケーブル(CAT5/5e/6)で映像と
カメラ電源、制御信号を伝送します。
カメラ付近で電源がとれない、ズームカメラやPTZカメラの
RS485制御をしたい、センサー(無電圧接点出力)を設置する
場合に有効です。
LANケーブル内の4ペアのち映像伝送に1ペア、電源伝送に2ペア、
制御信号に1ペアを使用します。
カメラ側で使用する「TTP111VPD-RJ45」と、モニタ・DVR側で
使用する「TTP111VPDJ-RJ45」がセットになった商品です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
※後継機は「TTP111HDPD-RJ45-K」となります。 【梱包数量】
TTP111VPD-RJ45 (送信器) x1
TTP111VPDJ-RJ45 (受信器) x1

【特徴】

  • 1本のLANケーブルでPTZカメラの映像/電源/データ信号を全て伝送
  • LANケーブル(CAT5/5e/6)1本でPTZカメラを動作させるための全ての信号
    (映像・電源・制御)を伝送します。
    従来、3本必要だったケーブルが1本だけで済むため、工事費や
    ケーブルなどの材料費削減に貢献します。

  • RS422/485信号や接点信号の伝送が可能
  • PTZカメラやズームカメラなど、RS422/485信号(2線式)で制御を行う
    カメラのコントロールが可能です。
    また、カメラ側に設置されたセンサーの接点信号や
    遠隔地から照明や電子錠の操作も行えます。

  • モニター・DVR側からカメラ電源を供給
  • モニター・DVR側からカメラに電源を供給できます。
    カメラ側で電源をとれない場所への設置を可能とするだけでなく、
    電源工事が不要となるため工事費のコスト削減が可能です。
    ※使用するカメラ、電源、ケーブルなどにより伝送距離が変化します。
     カメラの消費電流と電源、ケーブル長の関係は こちらをご参照ください。
     本器は電源用にLANケーブル内の2ペアを使用するので、2ペアの列をみて
     電源とケーブル長を決定します。
    電圧変換器を利用して、より長距離の伝送を行うことも可能です。
    ※カメラ電源用ACアダプターは付属しません。別途ご用意ください。

  • AC24Vカメラにも対応可能
  • TPP016VPDと組み合わせることでAC24Vタイプのカメラを接続して使用できます。

  • 抜き差しが簡単なRJ45接続
  • LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチでケーブルの抜き差しができます。

  • LANケーブル(CAT5/5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。
    また、ケーブルが細くて柔らかいため引き回しも簡単です。

【使用例】

  • 屋外などでカメラ側で電源がとりづらいPTZカメラシステムの伝送に
  • 既存のLANケーブルを利用して監視カメラシステムを構築するときに
  • 固定カメラ+センサーシステムの伝送に
  • 固定カメラ+照明や電子錠のコントロールに

【仕様】

型 番 TTP111VPD-RJ45
(カメラ側)
TTP111VPDJ-RJ45
(モニタ-・DVR側)
伝送ケーブル CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心)
映像信号 コンポジット 1Vp-p 75Ω BNCオス⇔RJ45ジャック
制御信号 先バラ(2線)
※RS485や接点信号など2線で伝送可能な信号に使用可能
電源入力 DCジャック (カメラ電源用)
電源アダプターは付属しておりません。
用途にあった電源をご用意ください。
※詳しくはこちらを参照
電源出力 DCプラグ (カメラ電源用)
伝送距離 (映像)300m
※カメラ電源の伝送距離はカメラの消費電力、電源の仕様により変化します。
詳しくはこちらをご覧ください。
動作環境 温度: 0 ~ 55℃   湿度: 最大95%RH
外形寸法 69(W) x 25(H) x 20.5(D)mm + ケーブル250mm

※ 映像は伝送最大距離に近づくと、信号の減衰により白黒に近くなり輪郭がぼやけてきます。
 300m以上でクリアなカラー映像を表示するためにはアクティブタイプのご使用をお勧めします。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

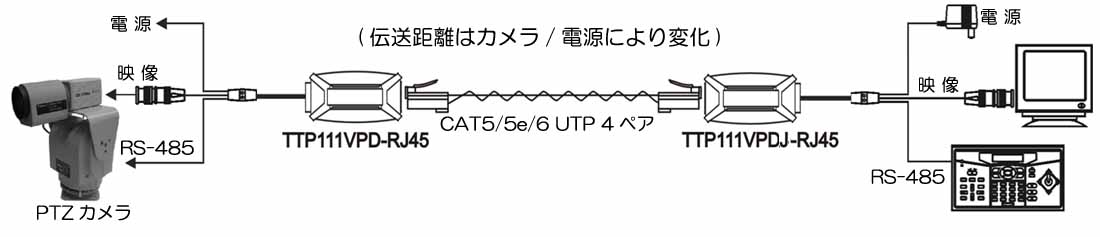

【接続例】

接続例はクリックして拡大できます。
