TTP111VPDC 1映像・電源・RS485伝送対応トランスミッター 高出力対応(DC12V 2A) | JOBLE:製品情報

【TTP111VPDC】

AHD/HD-TVI/HDCVI/コンポジット対応
1映像・電源・RS485ハイパワートランスミッター
高出力対応(DC12V 2A)

オープン価格

カメラ映像・電源・RS485を1本のLANケーブル(UTP 4ペア)で
長距離伝送するトランスミッターです。
AHD/HD-TVI/HDCVI/コンポジット(D1/960H)に対応しており
専用レシーバーであるTTA111VPDRまたはTTA414VPDRと
組合わせて使用し、映像・電源・RS485を最大400m伝送することができます。
最大DC12V 2.0Aの電源を供給することができ、投光器付きカメラや
スピードドームカメラなど消費電力が高いカメラの設置に最適です。
また、サージプロテクターを内蔵しており、過渡電流から接続機器を守ります。

【特徴】

  • カメラ映像・電源・RS485を伝送
  • 1映像と電源、RS485を1本のCAT5e/6ケーブル(4ペア AWG24)で最大400m伝送
    電源が確保できない場所でもカメラを設置することが出来ます。
    伝送距離は入力信号によって変化します。詳しくは仕様内【映像信号と伝送距離】をご参照ください。

  • カメラなどの機器へ電源供給
  • 電源は50m伝送時DC12V 2A、400m伝送時12V 1A供給することができます。
    赤外線投光付きカメラなど消費電力の大きいカメラに限らず
    赤外線投光器、センサー類やマイクなど多くの機器へ電源を供給することができます。
    ※詳しい供給電力は仕様内【伝送距離と供給電力】をご参照ください。

  • RS485制御伝送
  • RS485信号を伝送することができるため、PTZカメラなどのRS485信号を使用する機器を接続することができます。

  • 専用受信機
  • TTP111VPDCを使用する際は専用受信機であるTTA111VPDRまたはTTA414VPDRを使用します。
    1対1で使用する場合はTTA111VPDRを、複数台接続する場合はTTA414VPDR(最大4台接続可能)を使用します。

  • サージプロテクター内蔵
  • サージプロテクターを内蔵しており、過渡電流から接続機器を守ります。

【使用例】

  • 監視カメラシステム全般
  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル1本で映像・電源・RS485を送りたいときに
  • 電源がとりづらい場所に

【仕様】

 型 番 TTP111VPDC
 映像入力 AHD/HD-TVI/HDCVI/コンポジット映像 BNC端子 75Ω
 制御信号 RS485(2線式)ネジ式端子台
 映像/RS485/電源伝送 RJ45(8極8芯)
 電源出力 DCジャックφ2.1×5.5mm センタープラス
 消費電力 最大3W (カメラの消費電力は含みません)
 伝送距離 最大400m (映像信号/解像度により変化)
 伝送ケーブル ツイストペア CAT5e以上 4ペア(AWG24)
 動作環境 温度:0∼55℃   湿度:最大95%RH(結露不可)
 質 量 約420g
 外形寸法 117(W)×36(H)×119(D)mm
 材 質 金属 黒
 付属品 取扱説明書、DCプラグ−DCプラグケーブル、固定用ネジ×2
※TTA111VPDRまたはTTA414VPDRと組合わせて使用します。
※TTA111VPDRを使用時RS485信号は双方向通信が可能です。
  TTA414VPDRを使用時RS485信号はTTA414VPDRからTTP111VPDCへの片方向となります。

【映像信号と伝送距離】

トランシーバー レシーバー AHD HD-TVI HDCVI コンポジット
TTP111VPDC TTA111VPDR
TTA414VPDR
720p:最大400m 720p:最大250m 720p:最大350m D1/960H
1080p:最大250m 1080p:最大200m(CAT5e)最大250m(CAT6) 1080p:最大350m 最大400m

【伝送距離と供給電力】

伝送距離 最大供給電力
50m DC12V 2A (24W)
100m DC12V 1.7A (20.4W)
200m DC12V 1.6A (19.2W)
300m DC12V 1.5A (18W)
400m DC12V 1A (12W)

【接続例】

接続例はクリックして拡大できます。

【TTA111VPDRとの組合せ】

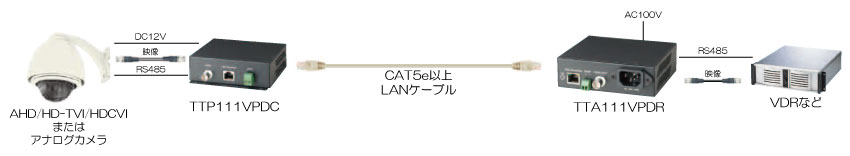

TTP111VPD接続例01 TTA111VPDRとの組合せ

【TTA414VPDRとの組合せ】

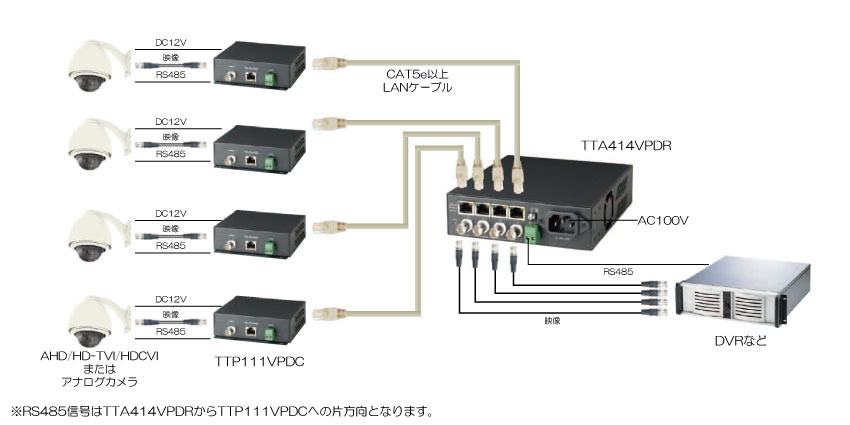

TTP111VPD接続例02 TTA414VPDRとの組合せ

【カタログ】

    カタログ(PDF)
