TTP111VTS サージプロテクター内蔵映像トランシーバー 端子台接続 | 株式会社JOBLE 製品情報
販売終了

【TTP111VTS】

サージプロテクター内蔵映像トランシーバー 端子台接続

オープン価格

TTP111VTSはTTP111VTにサージプロテクターを内蔵した映像トランシーバー。

オープン価格
LANケーブル(CAT5/5e/6)の1ペアを使用してコンポジット映像を伝送します。
サージプロテクターを内蔵しているので誘電雷から機器を保護します。
TTP111VTSを対向で使用することにより、電源無しで最大300m伝送
受信側機器をアクティブタイプと組合わせる事により
300m以上の長距離伝送が可能になります。

※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TTP111VTS x1

【特徴】

  • LANケーブル1本でカメラ4台分の映像を伝送
  • カメラ1台の映像に使用するのはLANケーブルの中の1ペアのみ。LANケーブル1本(4ペア)で、 4台の映像を伝送することができ、材料費、工事費の削減が可能です。

  • 電源不要
  • パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。

  • ねじ止め端子台接続
  • LANケーブルとの接続は、ねじ止め端子台を使用。しっかり確実にケーブルを固定します。

  • サージプロテクター内蔵
  • 本体にサージプロテクターを内蔵しています。これ1台で誘導雷などによる高電圧の サージから大切な機器を保護します。

  • 長距離伝送
  • 送受信ともに電源不要のパッシブタイプを使用時、300m伝送ができます。
    また、受信器側にTTA111VRやTTA111VH、TTA111V/AV、TTA414VR、TPA008、TPA016などの
    アクティブタイプレシーバーを使用することにより最大1,000m延長可能です。

  • ラックマウント製品と組み合わせ可能
  • TTP111xxシリーズ製品は、1UラックマウントマルチチャンネルレシーバーTPP016、TPA008、 TPA016と組み合わせて使用出来ます。

  • LANケーブル(CAT5/5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため 引き回しも簡単です。

【使用例】

  • 監視カメラシステム全般
  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル1本で複数の映像を送りたいときに
  • ケーブル補償器などのコスト削減に
  • 電源がとりづらい場所に
  • ケーブルを落雷の恐れがある場所を配線するときに

【仕様】

型 番 TTP111VTS
映像入力 1系統 NTSC/PAL方式 1.0Vp-p 75Ω コンポジット (BNC)
対応ケーブル CAT5/5e/6 端子台接続 (1ペア)
周波数特性 DC~5MHz
S/N比 60dB以上
伝送距離 300m
過渡電流保護 6.8V
電 源 不要
動作温度 0~55℃
動作湿度 最大95%RH(結露不可)
保存温度 -20~85℃
外形寸法
(ケーブル含まず)
25(W) x 22(H) x 69(D)mm
アースケーブル長 400mm
質 量 40g
梱包数量 1個
付属品 取扱説明書

※伝送最大距離に近づくと、映像信号の減衰により輪郭がぼやけてきます。
  300m以上で正常な映像を表示するにはアクティブタイプの機器をご使用ください。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

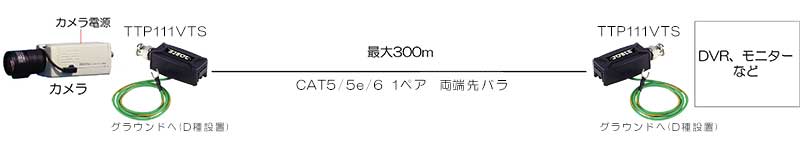

【接続例】

接続例はクリックして拡大できます。
