CE02A(TTP212AV-K)は、コンポジット映像とモノラル音声信号
各2系統をLANケーブル(CAT5/5e/6)を使用して最大300m
伝送する映像・音声延長器です。
各接続をそれぞれ送受独立して使用することができるため
映像・音声を送受それぞれ一方向ずつ使用した双方向
伝送に使用することもできます。
LANケーブルとはRJ45コネクタで簡単に接続出来ます。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
CE02A(TTP212AV-K) x2 (一対向)
LANケーブル(CAT5/5e/6)1本で、コンポジット映像とLINEレベルの
モノラル音声信号(不平衡)を各2系統伝送します。

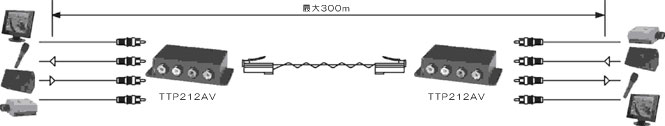

LANケーブルの両端に本器を取り付けるだけで手軽に最大300mまで
映像と音声信号を延長することが出来ます。
各チャンネルは独立して送受どちらにも使用できます。
また、モノラル音声2系統はステレオ音声1系統としても使用可能です。
用途 | 映像1 | 映像2 | 音声1 | 音声2 |
全チャンネル同一方向 | → | → | → | → |
映像・音声送受各1系統 | → | ← | → | ← |
映像・音声逆方向 | → | → | ← | ← |
映像・ステレオ音声+逆方向映像 | → | ← | → | → |
送信側、受信側ともに電源の接続は不要なので、
設置コストの削減が出来ます。
20~20kHzの音声帯域伝送に対応しているので、肉声だけでなく
音楽の伝送にもご利用いただけます。
LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチで
ケーブルの抜き差しができます。
送信器・受信器のどちらにも使用出来るトランシーバータイプ。
設置時に送信器と受信器を間違える心配がありません。
設定スイッチやボリュームは一切ありません。機器を接続して
すぐにご使用いただけます。
安価で入手性のよいLANケーブルを使用出来ます。
障害発生時などでもすぐに対応が可能です。
型 番 | CE02A(TTP212AV-K) |
映像接続 | コンポジット2系統 1.0Vp-p 75Ω RCAメス×2 |
音声接続 | ステレオアナログ音声1系統またはモノラル2系統 ラインレベル アンバランス -3dBV (2.0Vp-p) RCAメス×2 |
UTP接続 | RJ45 ×1 |
伝送ケーブル | UTP:CAT5/5e/6 AWG24 ストレート結線 |
最大伝送距離 | 映像:300m 音声:600m |
音声帯域 | 20Hz~20kHz |
電源 | 不要 |
動作環境 | 温度:0~55℃ 湿度:5~95%RH(結露不可) |
外形寸法 | 108(W) x 27(H) x 71.5(D)mm |
質量 | 約100g |
付属品 | 取扱説明書, 固定ネジ+アンカー×4セット |
梱包数量 | 2台(一対向) |
