在庫限り

【TTP414VH】

パッシブタイプ 映像トランシーバー RJ45接続

オープン価格

4系統の映像信号を1本(4ペア)のCAT5/5e/6 UTPケーブルで伝送
高性能バランス回路を内蔵しておりノイズや同期信号の劣化に強く
DVRなどデジタル機器への入力に適しています。
映像はBNC接続、ツイストペア側はRJ45接続になります。
パッシブタイプ機器と組合時、最大300m伝送
受信側機器にTTA414VRなどのアクティブタイプ機器を使用すると
300m以上の長距離伝送が可能になります。
※受信側機器によって送信距離が変化します。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TTP414VH x1

【特徴】

  • 電源不要
  • パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。

  • 4映像をLANケーブル1本で伝送
  • LANケーブル1本で4映像を伝送できるため配線本数を少なくでき、スマートな伝送が可能。

  • 抜き差しが簡単なRJ45接続
  • LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチでケーブルの抜き差しができます。

  • 高性能バランス回路搭載
  • 高性能バランス回路を内蔵し、外部からのノイズに影響されにくい設計。DVRなどのデジタル機器への入力に最適です。

  • 任意の方向に信号を伝送
  • TTP414VHを対向で使用する場合、映像送信方向は決まっていません。端子によって任意の方向に信号を伝送できます。

  • LANケーブル(CAT5/5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。

【使用例】

  • 監視カメラの設置
  • 4台分のカメラ映像をLANケーブル1本で伝送
  • 少ない配線で多くの映像を伝送
  • ノイズの載りやすい配線経路での映像伝送

【仕様】

型 番 TTP414VH
映像入力 コンポジット映像x4 (1V p-p, 75Ω)
接続端子 BNC x4
RJ45 x1
対応ケーブル CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心) (AWG24)
伝送距離 300m
アクティブタイプ受信器使用時1,000m
電源入力 -
動作環境 温度 : 0 ~ 55℃   湿度 : 最大95%RH
外形寸法 138(W) x 28(H) x 77(D)mm
質 量 185g

※伝送最大距離に近づくと、映像信号の減衰により輪郭がぼやけてきます。
  300m以上で正常な映像を表示するにはアクティブタイプの機器をご使用ください。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

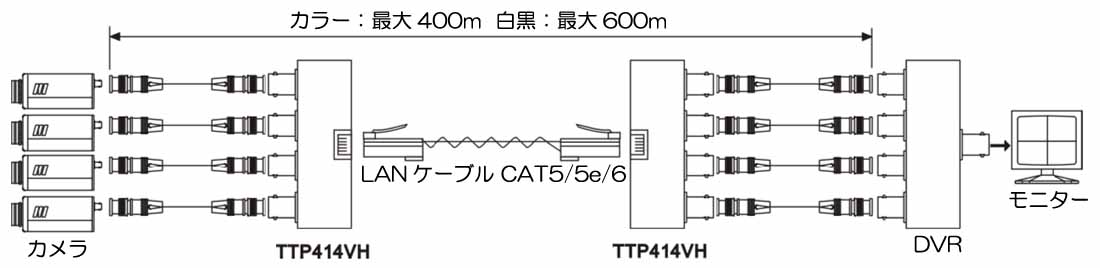

【接続例】

接続例はクリックして拡大できます。
