販売完了品 > VAD-D112AE.L1.T.5/R

1映像+1音声+RS232C+イーサネット 光送信、受信器 (シングル 1心)

【VAD-D112AE.L1.T.5】(送信器)
【VAD-D112AE.L1.R.5】(受信器)

オープン価格

コンポジット映像1系統と音声1系統、制御信号(RS485)、イーサネットを
シングルモード光ファイバーケーブル使用時最大30km
マルチモード光ファイバーケーブル使用時最大5km伝送します。
幅広い動作温度範囲に対応しており、環境の厳しい場所にも設置が
可能です。
Dシリーズ専用シャーシと組合わせての運用が可能です。
VAD-D112AE.L1.T.5(送信器)とVAD-D112AE.L1.R.5(受信器)、
単体での販売となっています。
※Dシリーズ専用シャーシはオプションとなります。

【特徴】

  • 幅広い動作温度範囲
  • -20~75℃の幅広い温度範囲で利用することができます。
    従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
    温度環境が厳しいエリアでも運用が可能です。

  • 長距離伝送
  • コンポジット映像1系統と音声2系統、制御信号RS485をシングルモード光ファイバーケーブル使用時最大30km
    マルチモード光ファイバーケーブル使用時最大5km伝送ができます。

  • Dシリーズ用シャーシと組合せ
  • 各種Dシリーズ専用シャーシと組合わせて使用することによりさまざまな運用が可能です。
    ※専用シャーシは単独設置用と19インチラックマウント用をご用意しております。

  • シングル/マルチケーブル両対応
  • 本器1台でマルチモードファイバーとシングルモードファイバーの
    両方に対応。移設やケーブルの張り替えを行ってもそのまま
    使用することができます。

  • DC9~12V動作
  • 付属の電源アダプター(AC100V)またはDC9~12Vで動作。
    商用電源での運用はもちろん、カメラハウジング内に設置して
    カメラ電源を利用して運用することもできます。

  • 小さなスペースにも配線が可能
  • 光ファイバーケーブルの直径は3mm程度。
    既に配線がされている場所でも、多少のスペースがあれば配線が可能です。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。

【使用例】

  • 広大な敷地内での伝送システム
  • ノイズ発生源の多い施設での伝送システム
  • ノイズを発生させてはならない施設での伝送システム
  • 過酷な環境下での伝送システム

【仕様】

型 番
VAD-112AE.L1.T.3  VAD-112AE.L1.R.3
伝送方式
デジタル
映 像
チャンネル数 / 方向
1 / →
信 号
1Vp-p 75Ω コンポジット
NTSC/PAL/SECAM
量子化ビット数
非圧縮10bit
帯域幅
5Hz~10MHz
S/N比
> 70dB
差動利得
< 1%
差動位相
< 0.6°
接続端子
BNCメス
音 声
チャンネル数 / 方向
1 / ⇔
信 号
2.0Vp-p 600Ω
帯域幅
10Hz~20kHz
サンプリングレート
48k
S/N比
> 85dB
接続端子
Dsub25ピン メス
シリアル データ
チャンネル数 / 方向
1 / ⇔
形 式
RS232C又はRS485
転送速度
DC~256kbps
信号誤り率
1×10-9
接続端子
Dsub25ピン メス
接点信号
チャンネル数 / 方向
2 / ⇔
信号入力
有電圧:0V/5V 無電圧:開/閉
信号出力
リレー出力 最大DC12V 1A
接続端子
Dsub25ピン メス
イーサ ネット
スタンダード
10/100BASE-TX
⇔100BASE-FX
通信速度
有電圧:0V/5V 無電圧:開/
動作モード
リレー出力 最大DC12V 1A
接続端子
Dsub25ピン メス
光ファイバー数
1
波 長
1310/1550nm
送出出力
TC:> -12dBm
RC:> -14dBm
受信感度
TC:< -28dBm
RC:< -30dBm
リンクバジェット
1310nm:16~23dB
1550nm :14~18dB
伝送距離
マルチモード
5km
シングルモード
30km
光接続端子
ST
電源入力 DC9~12V
消費電力
2.76W
外形寸法
ケースタイプ
166.5(W)×168(D)×28(H)mm

カードタイプ
100(W)×25(H)×172(D)mm
質 量
ケースタイプ
790g
カードタイプ
160g
動作温度範囲
-20~75℃
動作湿度範囲
0~95%RH (結露不可)
型番詳細
VAD-D112AE.L1.T.5 RS232C対応カード型送信器
VAD-D112AE.L1.R.5 RS232C対応カード型受信器
備 考
ケースタイプはカード用シャーシVAD-C1に取り付けた状態で販売(電源アダプター付属)

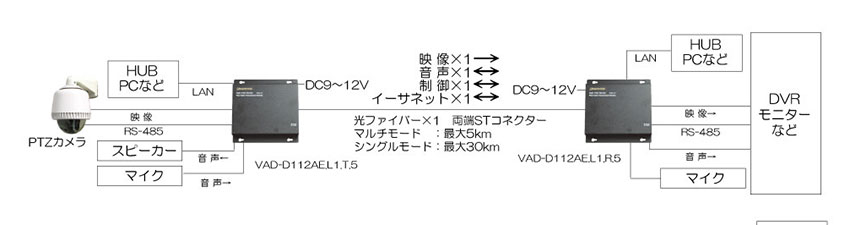

【接続例】

接続例はクリックして拡大できます。
