【VAD-i100.TC】(ケース型送信器)
【VAD-i100.RC】(ケース型受信器)

1映像光ファイバー伝送機器

オープン価格

コンポジット映像1系統を
シングルモード光ファイバーケーブル使用時最大20km
マルチモード光ファイバーケーブル使用時最大3km伝送します。
信号劣化が少ない8bit/54MHzサンプリングで伝送するため、
鮮明な映像のまま長距離伝送を行うことができます。
幅広い動作温度範囲に対応しており、環境の厳しい場所にも
設置が可能です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
VAD-i100.TC 送信器 x1
VAD-i100.RC 受信器 x1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。

【特徴】

  • 幅広い動作温度範囲
  • -20~75℃の幅広い温度範囲で利用することができます。
    従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
    温度環境が厳しいエリアでも運用が可能です。

  • 長距離伝送
  • コンポジット映像1系統をシングルモード光ファイバーケーブルを使用時最大20km
    マルチモード光ファイバーケーブル使用時3km伝送ができます。

  • コンパクトサイズ
  • 小型サイズなので、BOX内やラックの空きスペースなど
    様々な場所に設置することができます。

  • シングル/マルチケーブル両対応
  • 本器1台でマルチモードファイバーとシングルモードファイバーの
    両方に対応。移設やケーブルの張り替えを行ってもそのまま
    使用することができます。

  • DC9~12V動作
  • 付属の電源アダプター(AC100V)またはDC9~12Vで動作。
    商用電源での運用はもちろん、カメラハウジング内に設置して
    カメラ電源を利用して運用することもできます。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 小さなスペースにも配線が可能
  • 光ファイバーケーブルの直径は3mm程度。
    既に配線がされている場所でも、多少のスペースがあれば配線が可能です。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため映像信号がほとんど劣化しませんが、
    iシリーズは従来の光伝送器よりさらに信号の劣化が少ない非圧縮8bit 54MHzでサンプリングをおこなうため、
    映像信号の劣化をさらに抑えることができ、より鮮明な映像のまま長距離伝送が可能です。

【使用例】

  • 広大な敷地内での伝送システム
  • ノイズ発生源の多い施設での伝送システム
  • ノイズを発生させてはならない施設での伝送システム
  • 過酷な環境下での伝送システム
  • ボックス内などへの組み込んでの伝送システム

【仕様】

型 番 VAD-i100.TC (ケース型送信器)
VAD-i100.RC (ケース型受信器)
映 像 伝送方式 デジタル
チャンネル数 / 方向 1/ →
信 号 1Vp-p 75Ω コンポジット NTSC/PAL/SECAM
量子化ビット数 非圧縮8bit
帯域幅 54MHz
S/N比 70dB
接続端子 BNCメス
シリアルデータ チャンネル数 / 方向
形 式
転送速度
信号誤り率
接続端子
光ファイバー数 1
波 長 1310nm
送出出力 −9dBm以上
受信感度 −22dBm以下
リンクバジェット 13dB
伝送距離 シングルモード 20km
マルチモード 3km
光接続端子 SC
電 源 DC9∼12V
消費電力 1.7W
外形寸法 87.9(W)×22.9(H)×103.5(D)mm
質 量 250g
動作温度範囲 −20∼75℃
動作湿度範囲 0∼95%RH (結露不可)
備 考 電源アダプター付属
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

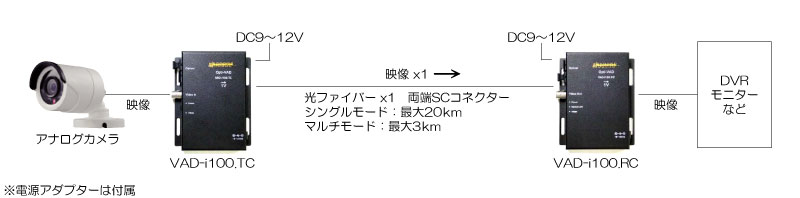

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
