VAD-i122A.TC.35 / VAD-i122A.RC.35 コンポジット映像用 1映像+RS232C+RS485+2音声光ファイバー伝送装置 | 株式会社ジョブル 製品情報

【VAD-i122A.TC.35】(ケース型送信器)
【VAD-i122A.RC.35】(ケース型受信器)

コンポジット映像用 1映像+RS232C+RS485+2音声光ファイバー伝送装置

オープン価格

コンポジット映像信号 1系統と制御信号 2系統、音声信号 2系統を
伝送する光ファイバー伝送装置

信号劣化が少ない非圧縮10bit 54MHzのサンプリングで伝送するため、
鮮明な映像のまま長距離伝送を行うことができます。

幅広い動作温度範囲に対応しており、環境の厳しい場所にも設置が可能です。

※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

【梱包数量 送信器/受信器共通】
VAD-i122A.TC.35 送信器 x1
VAD-i122A.RC.35 受信器 x1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。

【特徴】

  • 映像、制御信号、音声信号伝送
  • コンポジット映像信号 1系統と制御信号 2系統(RS232C、RS485それぞれ1系統)、
    音声信号(双方向) 2系統を1本の光ファイバーケーブルで長距離伝送。

  • シングル / マルチモードケーブル両対応
  • シングルモード光ファイバーケーブルを使用時最大20km、
    マルチモード光ファイバーケーブル使用時最大3km伝送可能。

  • 制御信号伝送
  • RS232C(TxD,RxD,GND)、RS485(半二重)をそれぞれ1系統を同時に双方向通信できます。
    RS232Cは最大1000kbps、RS485は最大500kbpsの通信速度で伝送可能。(通信速度は自動認識)

  • 音声伝送
  • 双方向伝送に対応しており、2系統のアナログ音声(平衡 LINEレベル)を伝送

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 小さなスペースにも配線が可能
  • 光ファイバーケーブルの直径は3mm程度。
    既に配線がされている場所でも、多少のスペースがあれば配線が可能です。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため映像信号がほとんど劣化しませんが、
    iシリーズは従来の光伝送器よりさらに信号の劣化が少ない非圧縮10bit 54MHzでサンプリングをおこなうため、
    映像信号の劣化をさらに抑えることができ、より鮮明な映像のまま長距離伝送が可能です。

  • 幅広い動作温度範囲
  • -20~75℃の幅広い温度範囲で利用することができます。
    従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
    温度環境が厳しいエリアでも運用が可能です。

【仕様】

型 番 VAD-i122A.TC.35 送信器
VAD-i122A.RC.35 受信器
映 像 チャンネル数 / 方向 1 / →
信 号 1Vp-p 75Ω コンポジット
NTSC / PAL / SECAM
量子化ビット数 非圧縮10bit
サンプリングレート 54MHz
S/N比 65dB
接続端子 BNCメス
シリアルデータ チャンネル数 / 方向 2 / ⇔
形 式 RS232C (TxD , RxD , GND) ×1
RS485 ×1
転送速度 RS232C : 最大1000kbps
RS485 : 最大500kbps
信号誤り率 1×10-9以下
接続端子 端子台ブロック
RS232C:3ピン
RS485:2ピン
音 声 (平衡) チャンネル数 / 方向 2 / ⇔
インピーダンス 入力 : 34MΩ
出力 : 100Ω以下
入力レベル -8V ~ 8V
量子化ビット数 24ビット
帯域幅 10Hz ~ 20kHz
サンプリングレート 192kHz
ダイナミックレンジ 114dB
接続端子 端子台ブロック
3ピン ×4
光ファイバー数 1
波 長 1310 / 1550nm
送出出力 -3dBm以下
受信感度 -22dBm以上
リンクバジェット 19dB
最大伝送距離 マルチモード 3km
シングルモード 20km
光接続端子 SCコネクター ×1
電源電圧 DC9 ~ 12V
DC12V 1A 電源アダプター付属
消費電力 約2.4W
外形寸法 87.9(W) × 22.9(H) × 106.5(D)mm
質 量 約250g
動作環境 温度:-20 ~ 75℃
湿度:0 ~ 95%RH  (結露不可)
備 考 電源アダプター 付属
ケースタイプ用19インチラックマウントシャーシ
「VAD-RACK-SD-ET」に最大16台、
「VAD-RACK-14-4U」に最大14台設置可能

※送信器、受信器はセットではなく、単体での販売となります。

※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

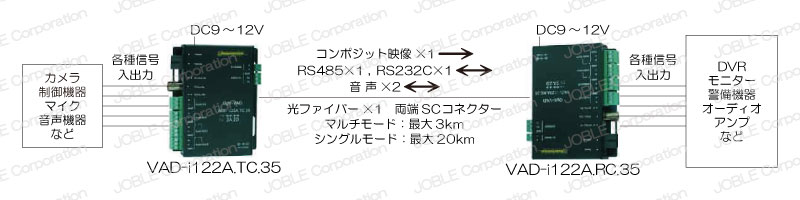

【接続例】

接続例はクリックして拡大できます。
