VAD-i402A.TC.56 / VAD-i402A.RC.56 4映像+RS232C+RS485 光ファイバー伝送装置 | 株式会社ジョブル 製品情報
光ファイバー伝送装置 > アナログ信号 > 映像+制御信号伝送 > VAD-i402A.TC.56 / VAD-i402A.RC.56

【VAD-i402A.TC.56】(ケース型送信器)
【VAD-i402A.RC.56】(ケース型受信器)

4映像+RS232C+RS485 光ファイバー伝送装置

オープン価格

コンポジット映像信号 4系統と制御信号 2系統を伝送する光ファイバー伝送装置
信号劣化が少ない非圧縮10bit 27MHzでサンプリングで伝送するため、
鮮明な映像のまま長距離伝送を行うことができます。
幅広い動作温度範囲に対応しており、環境の厳しい場所にも設置が可能です。

※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

【梱包数量 送信器/受信器共通】
VAD-i402A.TC.56 送信器 x1
VAD-i402A.RC.56 受信器 x1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。

【特徴】

  • 映像、制御信号伝送
  • コンポジット映像信号 4系統と制御信号 2系統を1本の光ファイバーケーブルで長距離伝送します。
    制御信号はRS232CとRS485 各1系統またはRS485 2系統に対応しており、どちらかを選択し使用します。

  • シングル / マルチケーブル両対応
  • シングルモード光ファイバーケーブルを使用時最大20km
    マルチモード光ファイバーケーブル使用時3km伝送ができます。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 小さなスペースにも配線が可能
  • 光ファイバーケーブルの直径は3mm程度。
    既に配線がされている場所でも、多少のスペースがあれば配線が可能です。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため映像信号がほとんど劣化しませんが、
    iシリーズは従来の光伝送器よりさらに信号の劣化が少ない非圧縮10bit 27MHzでサンプリングをおこなうため、
    映像信号の劣化をさらに抑えることができ、より鮮明な映像のまま長距離伝送が可能です。

  • 幅広い動作温度範囲
  • -20~75℃の幅広い温度範囲で利用することができます。
    従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
    温度環境が厳しいエリアでも運用が可能です。

【仕様】

型 番 VAD-i402A.TC.56 ケース型送信器
VAD-i402A.RC.56 ケース型受信器
伝送方式 デジタル
映 像 チャンネル数 / 方向 4 / →
信 号 1Vp-p 75Ω コンポジット
NTSC / PAL / SECAM
量子化ビット数 非圧縮10bit
帯域幅 27MHz
S/N比 75dB以上
差動利得 0.8%以下
差動位相 0.4°以下
接続端子 BNCメス
シリアル
データ
チャンネル数 / 方向 2 / ⇔
形 式 RS232C + RS485
RS485 ×2
どちらか選択
転送速度 DC ~ 250kbps
信号誤り率 1×10-9以下
接続端子 端子台ブロック
光ファイバー数 1
波 長 1310 / 1550nm
送出出力 −9dBm以上
受信感度 −22dBm以下
リンクバジェット 1310nm:13dB
1550nm :13dB
伝送距離 マルチモード 3km
シングルモード 20km
光接続端子 SC
電源電圧 入力範囲:DC9 ~ 12V
(電源アダプター DC12V 1A付属)
消費電力 3.9W
外形寸法 87.9(W) × 22.9(H) × 103.5(D)mm
質 量 300g
動作温度範囲 −20 ~ 75℃
動作湿度範囲 0 ~ 95%RH (結露不可)
備 考 電源アダプター付属
ケースタイプ用19インチラックマウントシャーシ
「VAD-RACK-SD-ET」および
「VAD-RACK-SD-4U」に最大16台設置可能

※送信器、受信器はセットではなく、単体での販売となります。

※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

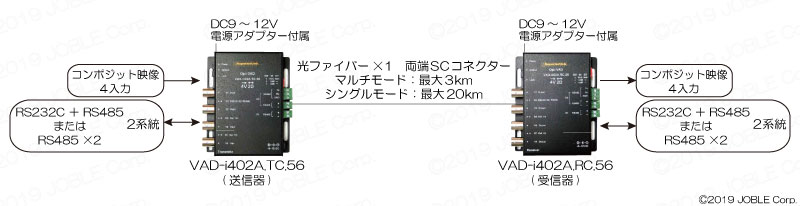

【接続例】

接続例はクリックして拡大できます。
