VAD-i804A.TC.355R / VAD-i804A.RC.355R コンポジット映像用 8映像+RS232C+RS485×2+接点信号 光ファイバー伝送装置 | 株式会社ジョブル 製品情報

【VAD-i804A.TC.355R】(ケース型送信器)
【VAD-i804A.RC.355R】(ケース型受信器)

8映像+RS232C+RS485×2+接点信号 光ファイバー伝送装置

オープン価格

コンポジット映像信号 8系統とRS232C×1、RS485×2、接点信号×1を伝送する
光ファイバー伝送装置
信号劣化が少ない非圧縮10bit 27MHzでサンプリングで伝送するため、
鮮明な映像のまま長距離伝送を行うことができます。
幅広い動作温度範囲に対応しており、環境の厳しい場所にも設置が可能です。

※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

【梱包数量】
VAD-i804A.TC.355R 送信器 x1
VAD-i804A.RC.355R 受信器 x1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。

【特徴】

  • 8映像、制御信号3系統、接点信号1系統伝送
  • コンポジット映像信号 8系統、RS232C 1系統、RS485 2系統、接点信号 1系統を
    1本の光ファイバーケーブルで長距離伝送します。

  • シングル / マルチケーブル両対応
  • シングルモード光ファイバーケーブルを使用時最大20km
    マルチモード光ファイバーケーブル使用時2km伝送ができます。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 小さなスペースにも配線が可能
  • 光ファイバーケーブルの直径は3mm程度。
    既に配線がされている場所でも、多少のスペースがあれば配線が可能です。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため映像信号がほとんど劣化しませんが、
    iシリーズは従来の光伝送器よりさらに信号の劣化が少ない非圧縮10bit 27MHzでサンプリングをおこなうため、
    映像信号の劣化をさらに抑えることができ、より鮮明な映像のまま長距離伝送が可能です。

  • 幅広い動作温度範囲
  • -20~75℃の幅広い温度範囲で利用することができます。
    従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
    温度環境が厳しいエリアでも運用が可能です。

【仕様】

型 番 VAD-i804A.TC.355R 送信器
VAD-i804A.RC.355R 受信器
伝送方式 デジタル
映 像 チャンネル数 / 方向 8 / →
信 号 1Vp-p 75Ω コンポジット
NTSC / PAL / SECAM
量子化ビット数 非圧縮10bit
帯域幅 27MHz
S/N比 70dB以上
接続端子 BNCメス
シリアルデータ チャンネル数 / 方向 3 / ⇔
形 式 RS232C×1 (Tx,Rxのみ)
RS485×2
転送速度 DC ~ 500kbps
信号誤り率 1×10-9以下
接続端子 端子台ブロック (3ピン+2ピン×2)
接点信号 チャンネル数 / 方向 1 / ⇔
接点入力 有電圧(DC5V) / 無電圧
リレー出力 N.O. / N.C.
接続端子 端子台ブロック (3ピン×2)
光ファイバー数 1
波 長 1310 / 1550nm
送出出力 TC:−3dBm以上 RC:−3dBm以上
受信感度 TC:−22dBm以下 RC:−22dBm以下
リンクバジェット 1310nm:15dB
1550nm:15dB
伝送距離 マルチモード 2km
シングルモード 20km
光接続端子 SC
電源電圧 入力範囲:DC9 ~ 12V
(電源アダプター DC12V 1A付属)
消費電力 4.6W
外形寸法 86(W) × 37(H) × 151(D)mm
質 量 390g
動作温度範囲 −20 ~ 75℃
動作湿度範囲 0 ~ 95%RH (結露不可)
備 考 ケースタイプ用19インチラックマウントシャーシ
(VAD-RACK-SD-4U)に最大8台組込み可能
※専用トレイを使用するため注文時にシャーシ組込み台数の指定が必要

※送信器、受信器はセットではなく、単体での販売となります。

※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

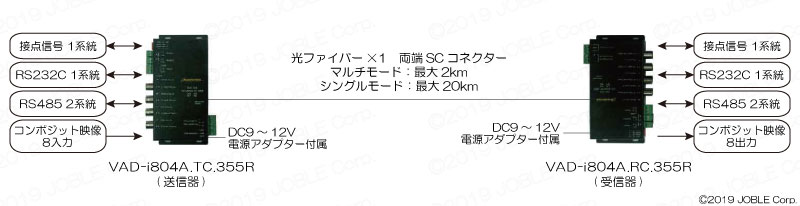

【接続例】

接続例はクリックして拡大できます。
