【VDS2100/2200】
1本の同軸ケーブルで映像･音声･電源を重畳伝送
オープン価格
VDS2100/2200は映像・音声・カメラ電源を1本の同軸ケーブルに
重畳してカメラとCCTV機器をつなぐ伝送装置です。
使用できます。
モニター側で電源を供給してカメラ側に送るため、
カメラ設置場所に電源が不要です。
また、映像信号を高周波の搬送波に載せて伝送するため、
通常の映像信号に影響を与えるノイズ源に対して影響を受けにくく、
ノイズを解消するための機器としても使用されています。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
VDS2100 Sender-V (カメラ側ユニット)
VDS2200 Viewer (モニター側ユニット)
電源アダプター付属
※2018年9月13日電源アダプターの形状を変更しました。
※接続するカメラは必ず2線式を使用してください。
ワンケーブルカメラに対して使用することはできません。
【特徴】
- カメラ1台の映像と電源を伝送するスタンダードなVDSです。
- コンパクトな形状でカメラハウジングや収容ボックスへの組込が容易です。
- 5C-2V同軸ケーブルで、カメラ映像と音声、カメラ電源を最大500mまで重畳伝送します。
- カメラにDC12V(最大500mA)の電源を供給できます。
- 高周波の搬送波に載せて映像を伝送するため、ノイズに強い映像伝送が可能です。
【使用例】
- カメラ設置場所で電源の確保が不可能な場合
- 映像、電源が別接続のカメラを1本の同軸で配線したい場合
- ワンケーブルカメラを他のDC電源カメラに置き換えて設置する場合
- 配線を変更せずにマイクを追加して音声を送りたい場合
【仕様】
| 型番 | VDS2100/2200 | |
| 最大伝送距離 (電源未使用時) | 500m (500m) | |
| 【送信ユニット (カメラ側)】 | ||
| ユニット名称 | VDS2100 Sender-V | |
| 電 気 特 性 |
映像入力 | 1.0Vp-p 75Ω コンポジット NTSC/PAL |
| 音声入力 | 3.0Vp-p 22kΩ | |
| 電源出力 | DC12V 最大0.5A | |
| 搬送周波数 | 45.0MHz(映像) 50.5MHz(音声) | |
| 接 続 端 子 |
映像入力 | BNCメス |
| 音声入力 | BNCメス | |
| 電源出力 | DCジャック (φ2.1x5.5mm センタープラス) | |
| リンク接続 | BNCメス | |
| 機 構 部 |
外形寸法 (突起部含まず) | 62.0(W)×19.0(H)×50.0(D)mm |
| 質 量 | 約115ｇ | |
| 【受信ユニット (モニター側)】 | ||
| ユニット名称 | VDS2200 Viewer | |
| 電 気 特 性 |
映像出力 | 1.0Vp-p 75Ω コンポジット NTSC/PAL |
| 音声出力 | 0dB±3dB 600Ω | |
| 電源入力 | DC15 ～ 27V | |
| 接 続 端 子 |
映像出力 | BNCメス |
| 音声出力 | BNCメス | |
| リンク接続 | BNCメス | |
| 電源入力 | DCジャック (φ2.1x5.5mm センタープラス) | |
| 機 構 部 |
外形寸法(突起部含まず) | 62.0(W) × 19.0(H) × 50.0(D)mm |
| 質 量 | 約115ｇ | |

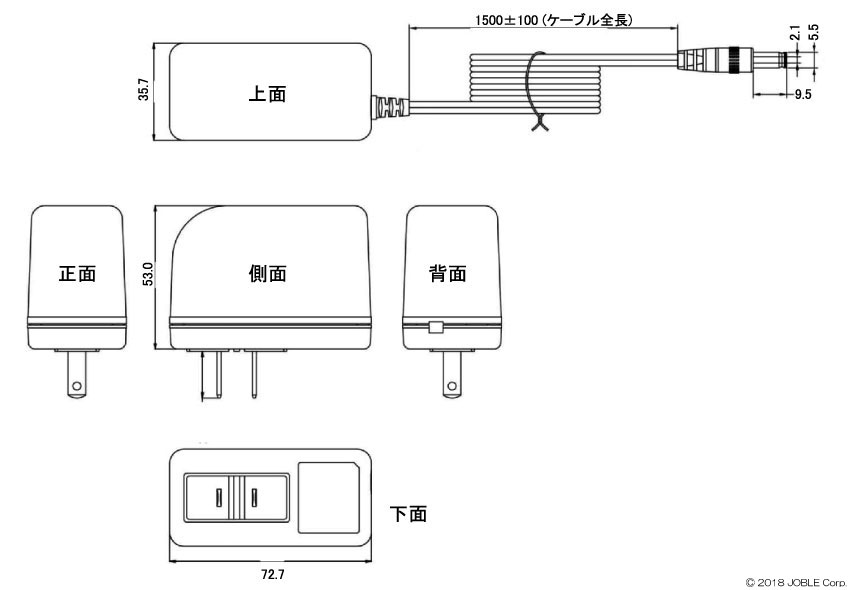

| 【電源アダプター】 | ||
| 入力電源 | AC100～240V 50/60Hz (電源プラグ タイプA 2極) | |
| 電源出力 | DC24V 1A (DCプラグ φ2.1x5.5mm センタープラス) | |
| 外形寸法 (突起部含まず) | 35.7(W) × 53.0(H) × 72.7(D)mm ケーブル約1500mm | |
| 質量 | 約120ｇ | |
| 【共通仕様】 | ||
| 動作温度範囲 | 0 ～ 45℃ / 20 ～ 80%RH (結露不可) | |
| 消費電力 (VDS2100/2200合計) | 最大2.0W (カメラの消費電力は除く) | |
※伝送距離はケーブル,コネクタの品質によって短くなる場合があります。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
※BNC端子より電源を受電する電源重畳カメラ(ワンケーブルカメラ)に対して使用することはできません。
BNC端子の他に電源入力端子(DC12V)を持つカメラをご使用ください。
【接続例】

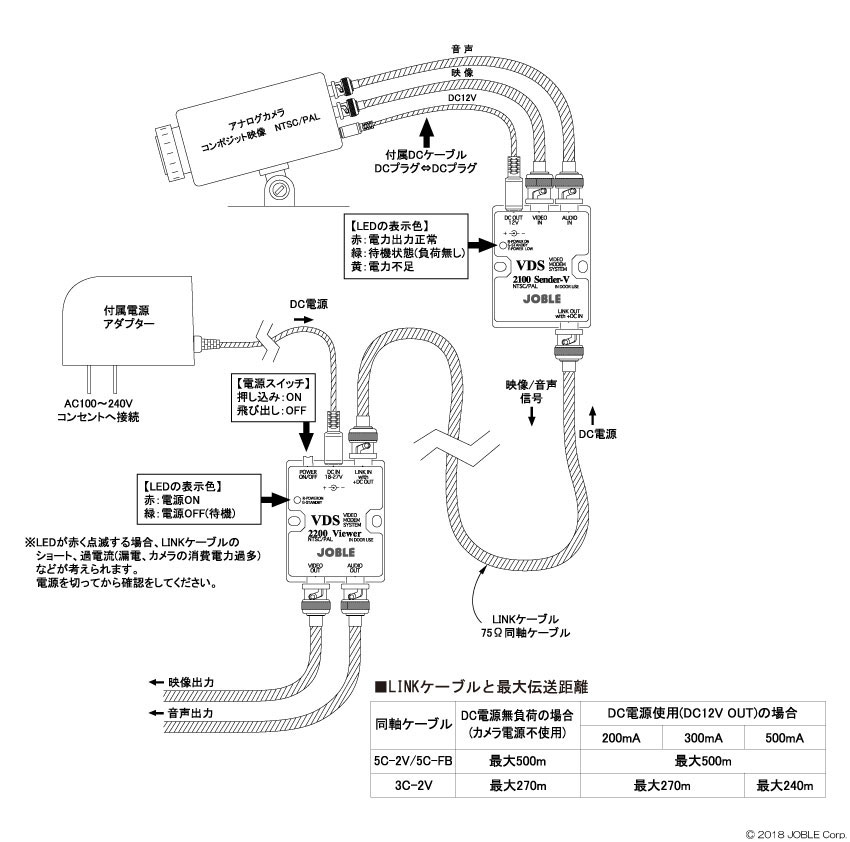

接続例はクリックして拡大できます。
【電源アダプター】
【カタログ】
