【VDS2500】
1本の同軸ケーブルで2系統の映像･接点･電源を重畳伝送
VDS2500はそれぞれ2系統の映像・接点・カメラ電源を1本の同軸ケーブルに
重畳してカメラとCCTV機器をつなぐ伝送装置です。
モニター側で電源を供給してカメラ側に送るため、カメラ設置場所に電源が
不要です。
電源重畳に対応していないカメラをワンケーブルカメラのように配線して
使用できます。
映像を2カメラ分送ることができるので、カメラを追加したいときに、
ケーブル敷設工事なしで簡単に増設が可能です。
カメラ側に赤外線センサーなどを設置したい場合などに使用する、
接点信号の伝送にも対応しています。
また、映像信号を高周波の搬送波に載せて伝送するため、通常の
映像信号に影響を与えるノイズ源に対して影響を受けにくい性質があり、
ノイズを解消するための機器としても使用されています。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
VDS2500-R Sender (カメラ側ユニット)
VDS2500-L Viewer (モニター側ユニット)
電源アダプター付属
※接続するカメラは必ず2線式を使用してください。
ワンケーブルカメラに対して使用することはできません。
※後継機種はVDS6500となります。
【特徴】
- カメラ2台分の映像、電源およびカメラ側からの接点信号を伝送します。
- 5C-2V同軸ケーブルで、カメラ映像と音声、カメラ電源を最大800mまで重畳伝送します。
- カメラにDC12V(2系統合計最大1.0A)の電源を供給できます。
- 高周波の搬送波に載せて映像を伝送するため、ノイズに強い映像伝送が可能です。
【使用例】
- カメラ設置場所で電源の確保が不可能な場合
- 映像、電源が別接続のカメラを1本の同軸で配線したい場合
- 同軸ケーブルの増設なしでカメラの追加を行いたいとき
- ワンケーブルカメラを他のカメラに置き換えて設置する場合
- 映像と一緒にセンサーなどの接点信号も送りたいとき
- ケーブルの追加工事無しでカメラを増設したいとき
【仕様】
| 型 番 | VDS2500 | |
| 伝送距離 (電源未使用時) |
800m (800m) |
|
| 【送信ユニット (カメラ側)】 | ||
| ユニット名称 | VDS2500-R Sender | |
| 電 気 特 性 |
映像信号入力 | 1.0Vp-p 75Ω コンポジット NTSC/PAL |
| 音声信号入力 | － | |
| アラーム信号入力 | N.C. / N.O. / Terminal 1kΩ | |
| RS485信号 | － | |
| 電源出力 | DC12V 最大1.0A (2系統合計) | |
| 搬送波 |
34.0MHz / 48.0MHz (映像) |
|
| 接 続 端 子 |
映像入力 | BNCメス×2系統 |
| 音声入力 | － | |
| アラーム入力 | PTB4ピン(3.5mmピッチ)×2系統 | |
| RS485 | － | |
| 電源出力 | PTB (アラーム入力端子に含まれる) | |
| リンク接続 | BNCメス | |
| サージプロテクター | LINKケーブル接続端子に内蔵 (8kV / 5kA) |
|
| 機 構 部 |
外形寸法(突起部含まず) | 100.0(L)×75.0(W)×26.75(H)mm |
| 質 量 |
約190ｇ |
|
| 【受信ユニット (モニター側)】 | ||
| ユニット名称 | VDS2500-L Viewer | |
| 電 気 特 性 |
映像信号出力 | 1.0Vp-p 75Ω コンポジット NTSC/PAL |
| 音声信号出力 | － | |
| アラーム信号出力 | リレー出力 1A DC30V×2系統 | |
| RS485信号 |
－ | |
| 電源入力 | DC40V | |
| リンク異常警告出力 | － | |
| 接 続 端 子 |
映像出力 | BNCメス×2系統 |
| 音声出力 | － | |
| アラーム出力 | PTB3ピン(3.5mmピッチ)×2系統 | |
| RS485 | － | |
| リンク接続 | BNCメス | |
| 電源入力 | PTB2ピン (5.0mmピッチ) | |
| リンク異常警告 | － | |
| サージプロテクター | LINKケーブル接続端子に内蔵 (8kV / 5kA) |
|
| 機 構 部 |
外形寸法(突起部含まず) | 120.0(L)×75.0(W)×26.75(H)mm |
| 質 量 | 約225ｇ | |
| 【電源アダプター】 | ||
| 入力電源 | AC100V - 240V 50/60Hz | |
| DC出力 | 最大40V , 1.75A | |
| 外形寸法(突起部含まず) | 120.0(L)×75.0(W)×26.75(H)mm DCケーブル1.9m |
|
| 質 量 | 375g (DCケーブル含む) | |
| 【使用環境】 | ||
| 動作環境 | 温度：0 ～ 45℃ 湿度：20 ～ 80%RH (結露不可) |
|
※伝送距離はケーブル,コネクタの品質によって短くなる場合があります。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
※BNC端子より電源を受電する電源重畳カメラ(ワンケーブルカメラ)に対して使用することはできません。
BNC端子の他に電源入力端子(DC12V)を持つカメラをご使用ください。

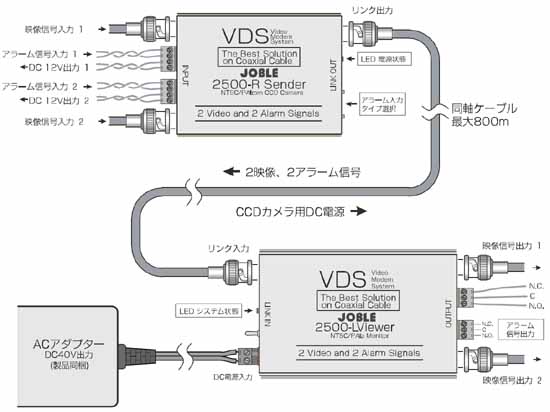

【接続例】
接続例はクリックして拡大できます。
