【VDS2730】
1本の同軸ケーブルで映像･RS485･電源(DC12V 1.0A)を重畳伝送
VDS2730は映像・RS485・カメラ電源を1本の同軸ケーブルに重畳して
カメラとCCTV機器をつなぐ伝送機器です。
RS485によるカメラ制御を行うPTZカメラ/ズームカメラの接続に有効です。
電源と映像が別なっているカメラをワンケーブルカメラと同様に
配線して使用できます。
モニター側で電源を供給してカメラ側に送るため、カメラ設置場所に
電源を必要しません。
また、映像信号を高周波の搬送波に載せて伝送するため、通常の
映像信号に影響を与えるノイズ源に対して影響を受けにくい性質があり、
ノイズを解消するための機器としても使用されています。
※伝送距離はケーブル,コネクタの品質によって短くなる場合があります。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
VDS2730-R Sender (カメラ側ユニット)
VDS2730-L Viewer (モニター側ユニット)
電源アダプター付属
※接続するカメラは必ず2線式を使用してください。
ワンケーブルカメラに対して使用することはできません。
【特徴】
- スピードドームカメラなどカメラ制御が必要なカメラに最適な、RS485伝送に対応したVDSです。
- 5C-2V同軸ケーブルで、最大600m(カメラ電源未使用時は1,200m)まで重畳伝送します。
- カメラにDC12V(最大1A)の電源を供給できます。
- 高周波の搬送波に載せて映像を伝送するため、ノイズに強い映像伝送が可能です。
【使用例】
- 既設のカメラ配線を利用して、PTZカメラを設置する場合
- カメラ設置場所にRS485制御機器を設置した場合
- カメラ設置場所で電源の確保が不可能な場合
- 映像、電源が別接続のカメラを1本の同軸ケーブルで配線したい場合
- ワンケーブルカメラを他のDC電源カメラに置き換えて設置する場合
【仕様】
| 型 番 |
VDS2730 |
|
| 伝送距離(カメラに電源を供給しない場合) ※5C-2V使用時 |
600m (1,200m) |
|
| 【送信ユニット (カメラ側)】 |
||
| ユニット名称 |
VDS2730-R Sender |
|
| 電 気 特 性 |
映像信号入力 |
1.0Vp-p 75Ω コンポジット NTSC/PAL |
| 音声信号入力 |
－ |
|
| アラーム信号入力 |
－ |
|
| RS485信号 |
2線式 最大38.4Kbps |
|
| 電源出力 |
DC12V 最大1.0A |
|
| 搬送波 |
34.0MHｚ(映像) |
|
| 消費電力 | 0.8W | |
| 接 続 端 子 |
映像入力 |
BNCメス |
| 音声入力 |
－ |
|
| アラーム入力 |
－ |
|
| RS485 |
PTB3ピン(3.5mmピッチ) |
|
| 電源出力 |
PTB2ピン(3.5mmピッチ) |
|
| リンク接続 |
BNCメス |
|
| 機 構 部 |
外形寸法(突起部含まず) |
100.0(L)×75.0(W)×26.75(H)mm |
| 質 量 |
約225ｇ |
|
| 【受信ユニット (モニター側)】 |
||
| ユニット名称 |
VDS2730-L Viewer |
|
| 電 気 特 性 |
映像信号出力 |
1.0Vp-p 75Ω コンポジット NTSC/PAL |
| 音声信号出力 |
－ |
|
| アラーム信号出力 |
－ |
|
| RS485信号 |
2線式 最大38.4Kbps |
|
| 電源入力 |
DC40V |
|
| リンク異常警告出力 |
DC12V 150mA |
|
| 消費電力 | 2.6W | |
| 接 続 端 子 |
映像出力 |
BNCメス |
| 音声出力 |
－ |
|
| アラーム出力 |
－ |
|
| RS485 |
PTB3ピン(3.5mmピッチ) |
|
| リンク接続 |
BNCメス |
|
| 電源入力 |
PTB2ピン(5.0mmピッチ) |
|
| リンク異常警告 |
PTB3ピン(3.5mmピッチ) |
|
| 機 構 部 |
外形寸法(突起部含まず) |
75.0(W)×26.75(H)×100.0(D)mm |
| 質 量 |
約210ｇ |
|
| 【電源アダプター】 | ||
| 入力電源 | AC100V - 240V 50/60Hz | |
| DC出力 | 最大40V , 1.75A | |
| 外形寸法(突起部含まず) | 146.5(W)×43.0(H)×76.0(D)mm DCケーブル1.9m | |
| 質量 | 375g (DCケーブル含む) | |
| 【使用環境】 | ||
| 温度 / 湿度 | 0～45℃ / 20～80%RH | |
※伝送距離はケーブル,コネクタの品質によって短くなる場合があります。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
※BNC端子より電源を受電する電源重畳カメラ(ワンケーブルカメラ)に対して使用することはできません。
BNC端子の他に電源入力端子(DC12V)を持つカメラをご使用ください。

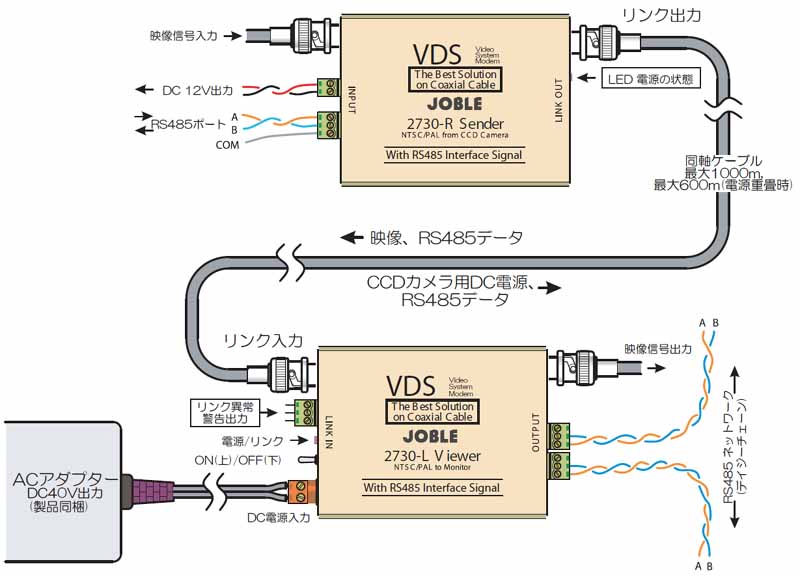

【接続例】
接続例はクリックして拡大できます。
