DVI-9B-5-4LCシリーズ DVI-D光ファイバー伝送装置 | 株式会社ジョブル 製品情報
光ファイバー伝送装置 > DVI信号 > DVI-B9-5-LC4T (送信器) / DVI-B9-5-LC4R (受信器)

【DVI-B9-5-LC4T】
【DVI-B9-5-LC4R】

DVI-D光ファイバー伝送装置

オープン価格

1chのDVI-D信号を4本のマルチモード光ファイバーケーブルを
使用して最大500m伝送する伝送装置です。
対応解像度は最大1920×1200に対応。

【梱包数量】
DVI-B9-5-LC4T (送信器) x1
電源アダプター付属

DVI-B9-5-LC4R (受信器) x1
電源アダプター付属

※送信器と受信器はそれぞれ別売となっております。

【特徴】

  • 長距離伝送
  • DVI-D信号をマルチモード光ファイバーケーブルを使用して
    最大500mの延長ができます。

  • 直接接続
  • 伝送器本体にDVIオスコネクターを装備しているため、
    パソコンやモニターのDVI端子に直接接続することができます。

  • 仮想EDID信号
  • 仮想EDIDを所持しており、映像出力機器に送信することができます。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。

【仕様】

型 番 DVI-B9-5-LC4T (送信器)
DVI-B9-5-LC4R (受信器)
映 像 チャンネル数 / 方向 1 / →
信 号 DVI-D
EDID 内蔵EDIDを出力
音 声
最大解像度 1920 × 1200(16:10)
1920 × 1080(16:9)
1600 × 1200(4:3)
HDCP 非対応
信号帯域 最大1.65Gbps
接続端子 DVIオス
光ファイバー数 4
波 長 1310nm
伝送距離 マルチモード 500m (50 / 125μm)
シングルモード -
光接続端子 LC×4
電源電圧 DC5V
消費電力 0.9W
質 量 送信器:90g
受信器:65g
外形寸法 39.3(W) × 15(H) × 68.7(D)mm  
動作環境 0 ~ 70℃
備 考 電源アダプター DC5V 3A付属

※送信器と受信器はそれぞれ別売となっております。

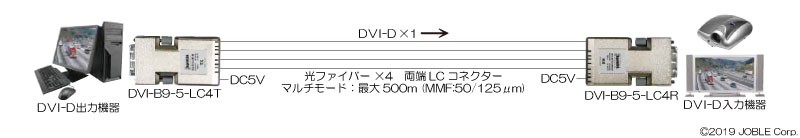

【接続例】

接続例はクリックして拡大できます。
